282
программирование циклов
4.6 Циклы резьбы и выточки

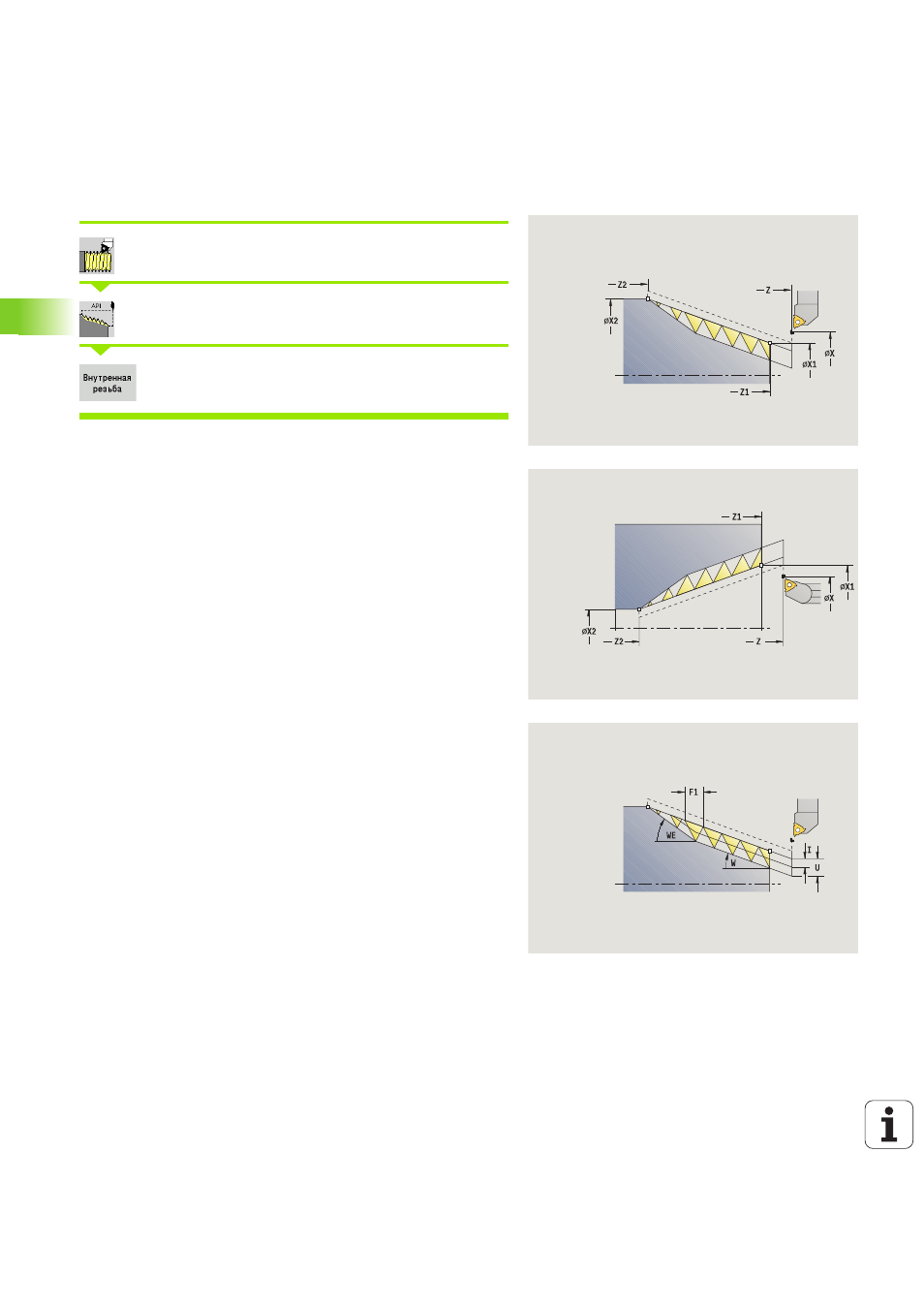

API-резьба
Выбрать «нарезание резьбы»
Выберите API-резьбу
Вкл.: внутренняя резьба
Выкл.: наружная резьба
Цикл выполняет одноходовую или многоходовую наружную или
внутреннюю резьбу API. Глубина резьбы уменьшается у сбега
резьбы.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Стартовая точка резьбы
X2, Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
D
Число витков (по умолчанию: 1 виток резьбы)
U
Глубина резьбы – нет ввода:
Наружная резьба: U=0.6134*F1
Внутренняя резьба: U=–0.5413*F1
I
1-я глубина прохода
I<U: первый проход с "I" – каждый следующий
проход: уменьшение глубины прохода до "J"
I=U: один проход
Нет ввода: рассчитывается из U и F1
WE
Угол сбега (диапазон: 0° < WE < 90°)
W
Угол конуса (диапазон:–60° < A < 60°)
G47
Безопасное расстояние (смотри страница 140)
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
GV
Вид врезания
0: постоянный диагональный проход резания
1: постоянная подача на врезание
2: с остаточным резанием
3: без остаточного резания
4: как в MANUALplus 4110
5: постоянная подача (как в 4290)
6: постоянно с остатком (как в 4290)
