HEIDENHAIN MANUALplus 620
161
4.4 Циклы обработки резанием

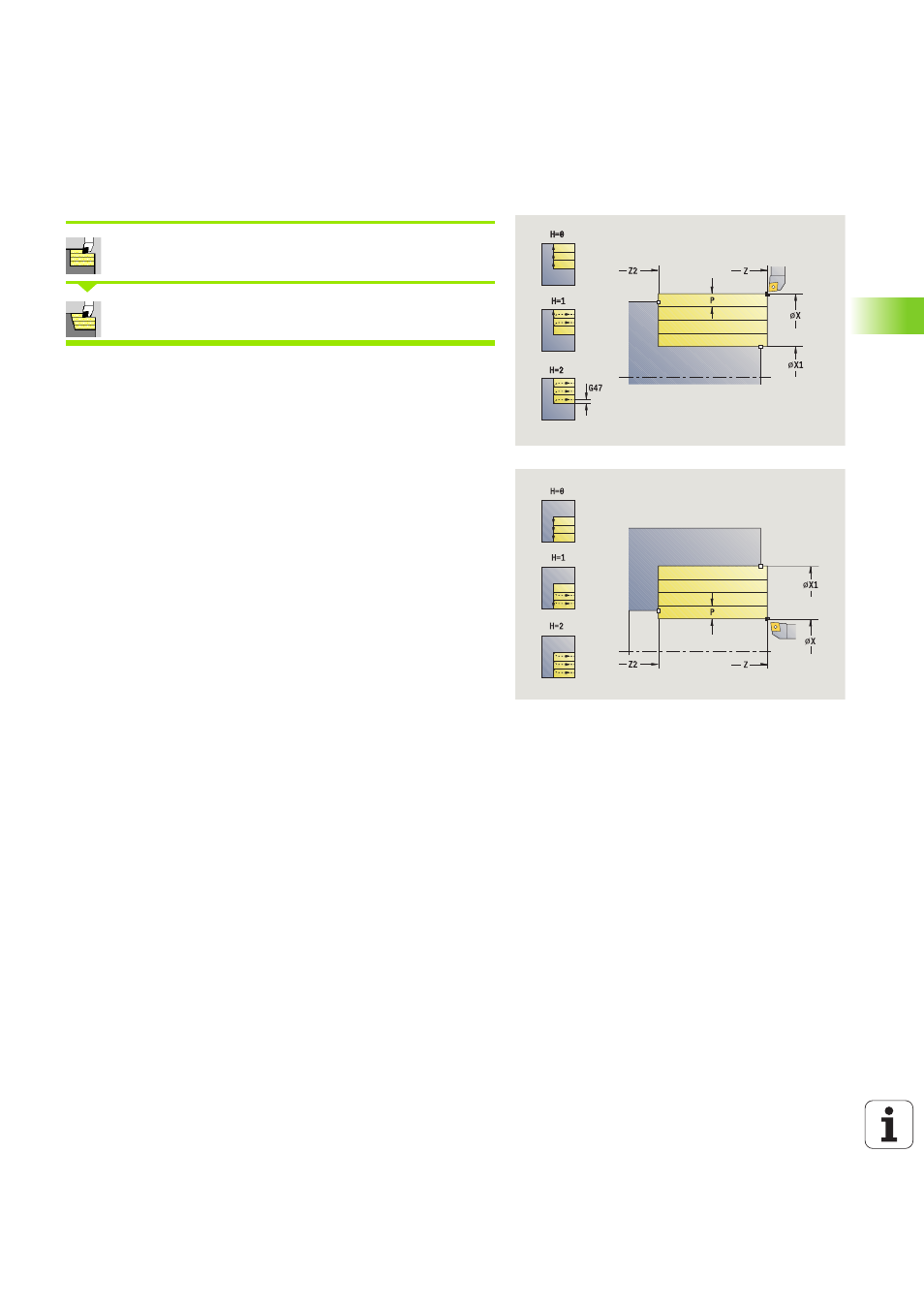

Снятие стружки продольно
Выбрать «циклы резания продольно/поперечно»
Выберите Снятие стружки продольное
Цикл производит черновую обработку описанного через
стартовую точку
и начальную точку X1/конечную точку Z2
прямоугольника.
Параметры цикла
X, Z
Начальная точка
X1
Начальная точка контура
Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
H
Сглаживание контура
0: с каждым проходом
1: с последним проходом
2: без сглаживания контура
G47
Безопасное расстояние (смотри страница 140)
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
