8 циклы фрезерования – Инструкция по эксплуатации HEIDENHAIN SW 54843x-03
Страница 337
HEIDENHAIN MANUALplus 620
337
4.8 Циклы фрезерования
P2
Глубина фрезерования
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
Параметр цикла (второе окно ввода)
I
Припуск параллельно контуру
K
Припуск в направлении врезания
P
Глубина врезания (по умолчанию: общая глубина за
одну подачу)
FZ
Подача на врезание (по умолчанию: активная подача)
E
Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
O
Черновая или чистовая обработка – только при
фрезеровании карманов
0: черновая обработка
1: чистовая обработка

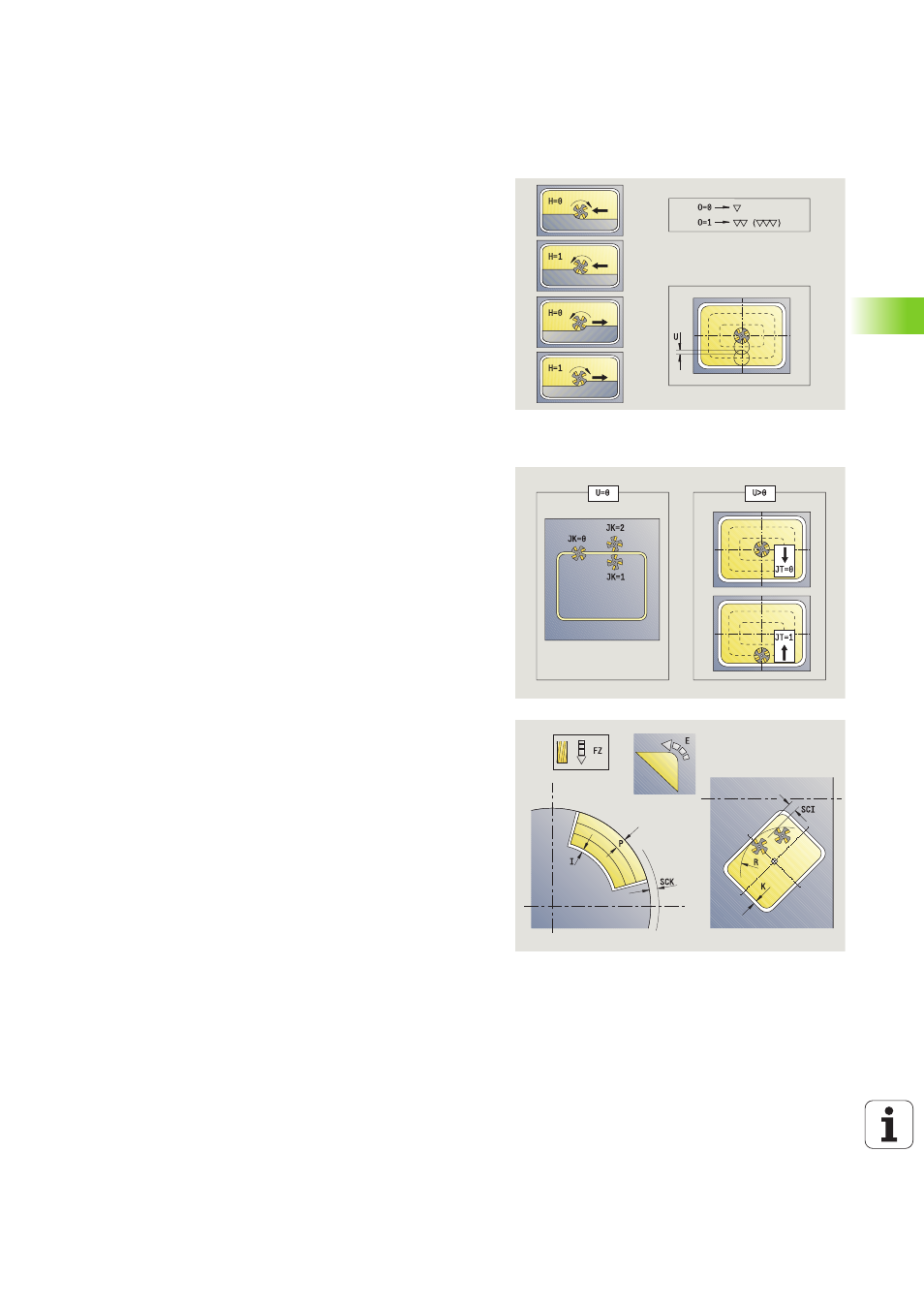

H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
U
Коэффициент перекрытия (диапазон: 0 < U < 1)
Значение не введено: фрезерование контура
U\>0: фрезерование карманов –
минимальное перекрытие траекторий
фрезерования = U*диаметр фрезы
JK
Фрезерование контуров (ввод обрабатывается только
при фрезеровании контуров)
0: на контуре
1: в пределах контура
2: вне контура
JT
Фрезерование карманов (ввод обрабатывается только
при фрезеровании карманов)
0: изнутри наружу
1: снаружи внутрь
R
Радиус подвода: радиус дуги подвода/отвода (по
умолчанию:0)
R=0: подвод к элементу контура выполняется
непосредственно; подача к точке подвода над
плоскостью фрезерования – потом
перпендикулярный подвод на глубину
R\>0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
R\<0 для внутренних углов: фреза перемещается по
дуге подвода/отвода, плавно прилегающей к
элементу контура
R\<0 для внешних углов: длина линейного элемента
входа/выхода, элемент контура наезжает/
проезжается по касательной
