Линейный шаблон фрезерования радиально, 9 шаблоны растачив ания и фрезерования – Инструкция по эксплуатации HEIDENHAIN SW 54843x-03

Страница 364

Advertising
background image

364

программирование циклов

4.9 Шаблоны растачив

ания и фрезерования

Линейный шаблон фрезерования радиально

Выберите фрезерование

Активируйте клавишу Softkey Шаблон линейный

Выберите

Канавку радиальную

Выбрать «контур ICP радиально»

Шаблон линейный

подключается при циклах фрезерования для

создания шаблона фрезерования с равномерными промежутками

на одной линии на боковой поверхности.

Позиции шаблона задаются при помощи конечной точки шаблона

и приращения угла или приращения угла и количества канавок.
Дополнительно необходимы параметры обработки

фрезерованием.

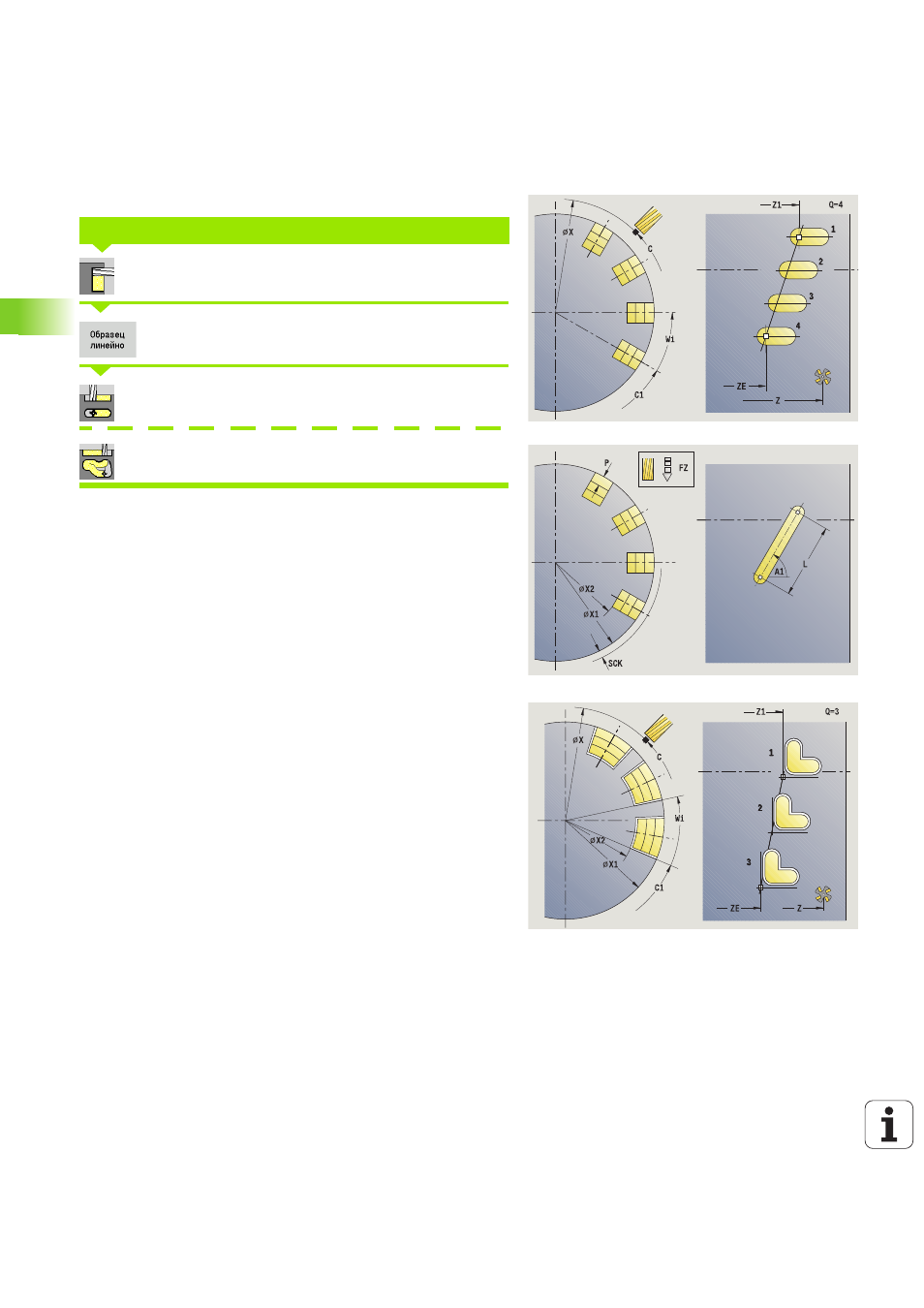

ЛИНЕЙНЫЙ ШАБЛОН ФРЕЗЕРОВАНИЯ РАДИАЛЬНО

Параметры цикла
X, Z

Начальная точка

C

Угол шпинделя (позиция оси C) – (по умолчанию:

текущий угол шпинделя)

Q

Количество канавок

Z1

Стартовая точка шаблона (позиция 1 канавки)

ZE

Конечная точка шаблона (по умолчанию: Z1)

C1

Угол 1. Канавка (начальный угол)

Wi

Приращение угла (расстояние) – (по умолчанию:

обработка фрезерованием распределяется на равных

расстояниях на окружности)
