3.8 Задание параметров
3.8 Задание параметров
Режим задания параметров
В режиме задания параметров обработка заготовки проводится
поэтапно с помощью циклов с захватом текущей позиции.
MANUALplus "обучается" этой обработке и сохраняет рабочие
шаги в программе циклов, которую в любое время можно будет
снова использовать. Режим задания параметров включается с
помощью Softkey и отображается в заглавной строке.
Каждая программа с текущей позиции имеет имя и краткое
обозначение. Каждый цикл представляется в нумерованном
кадре. Номер кадра не имеет значения для отработки программы,
циклы отрабатываются один за другим. Если курсор стоит на
записи цикла, то MANUALplus отображает параметры цикла.
Набор данных цикла содержит:
 номер кадра
 применяемый инструмент (номер гнезда в револьверной
головке и ID номер инструмента)
 обозначение цикла
 номер ICP-контура или DIN-подпрограммы (после "%")
захвататекущей позиции
Если создается новая программа с захватом текущей позиции, то
это осуществляется согласно схеме "ввод – моделирование –
отработка – сохранение". Отдельные выполняемые друг за
другом циклы составляют программу циклов.
Существующие программы с захватом текущей позиции
изменяются путем изменения параметров циклов, удаления
имеющихся циклов и добавления новых циклов.
При выходе из режима Задания параметров или при выключении
станка программа с текущей позиции сохраняется.
Редактор для составления контуров ICP включается с помощью
Softkey, если вызывается ICP-цикл (см. “ICP-редактор в режиме
циклов” на странице 379).
DIN-подпрограммы составляются в редакторе smart.Turn, а затем
встраиваются в DIN-цикл. Доступ к редактору smart.Turn
осуществляется через Softkey DIN-редактирование при выборе
DIN-цикла или через кнопку режимов работы.

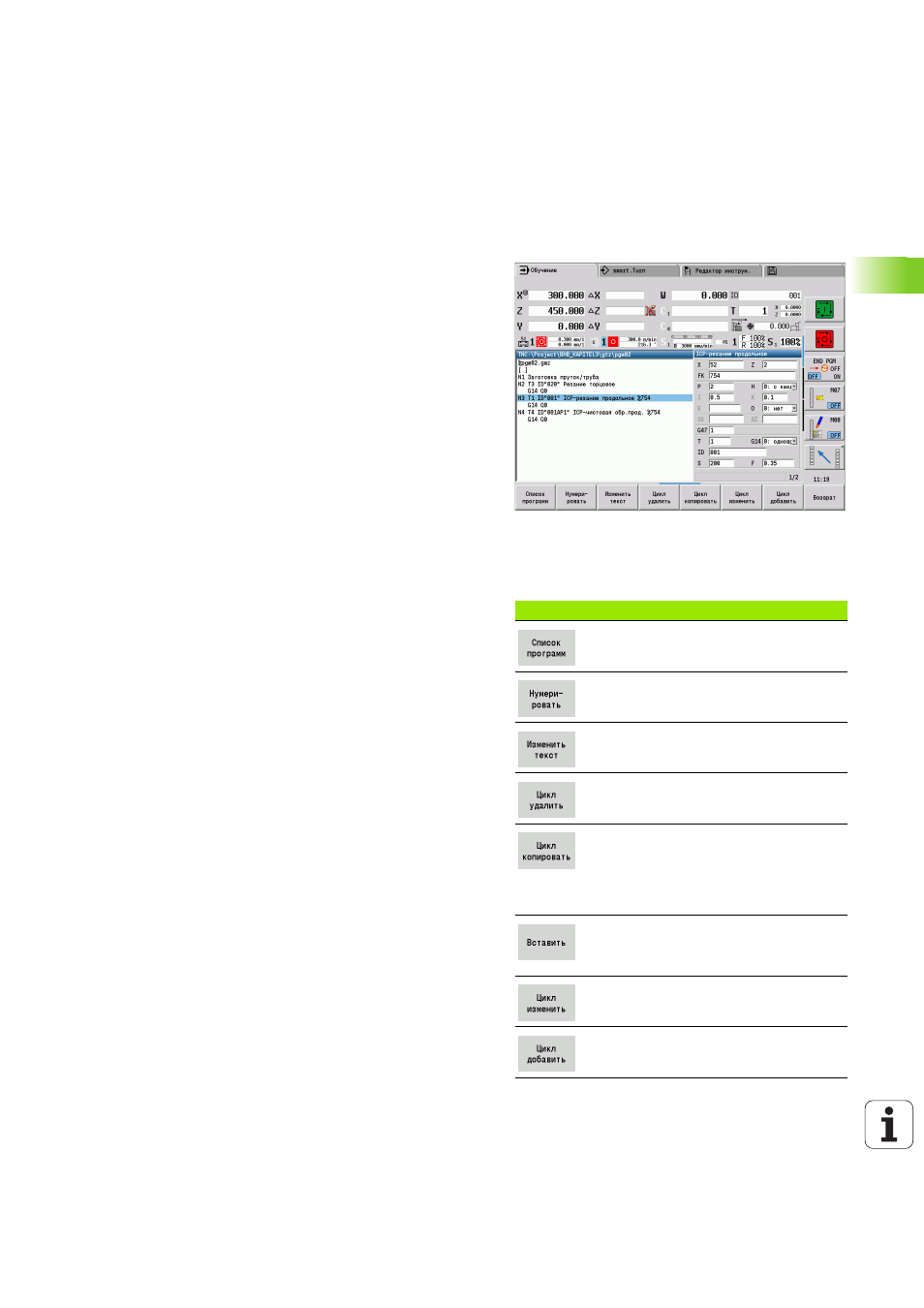

клавиши Softkey
Переход в "Выбор программ циклов"
Заново пронумеровать записи циклов
Ввод/изменение описания программы.
Подключение алфавитной клавиатуры
Удаление выбранного цикла
Сохранение параметров цикла в
буферной памяти. (Пример:
применение параметров черновой
обработки для цикла чистовой
обработки)
Применение данных из буфера
обмена. (Softkey появится только после
Копировать цикл .)
Изменение параметров или режима
цикла. Тип цикла изменить невозможно
Вставка нового цикла ниже позиции
курсора
