290 программирование циклов
4.6 Циклы резьбы и выточки

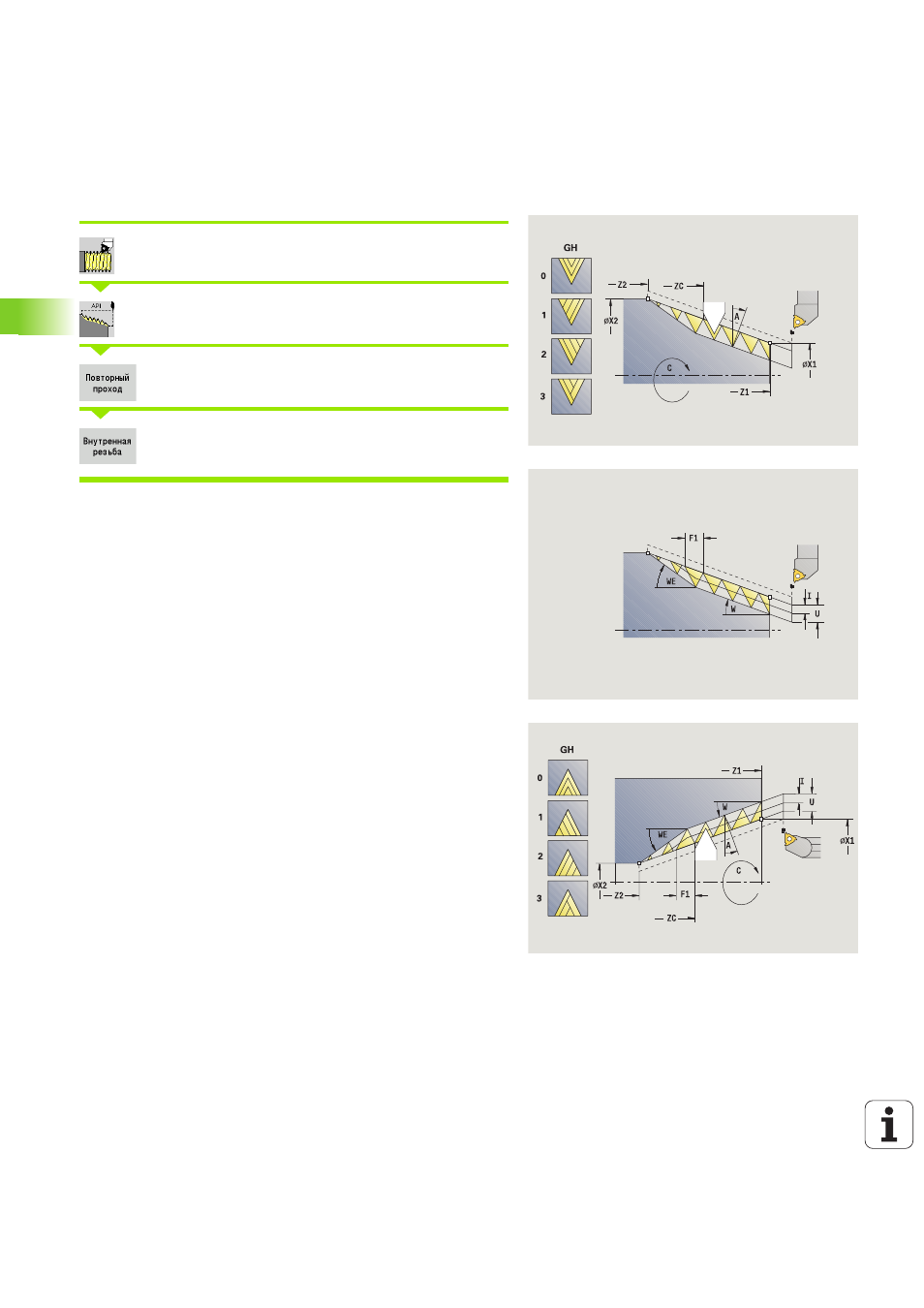

Калибровка API-резьбы
Выбрать «нарезание резьбы»
Выберите API-резьбу
Активируйте клавишу Softkey Калибровка
 Вкл.: внутренняя резьба
 Выкл.: наружная резьба
Этот опциональный цикл калибрует одноходовую или
многоходовую наружную или внутреннюю резьбу API. Так как
заготовка уже ослаблена, MANUALplus необходимо знать точное
положение резьбы. Для этого установите вершину режущей
кромки инструмента резьбы посредине хода резьбы и скопируйте
эти позиции в параметры измеренного угла и измеренной позиции
(Softkey Перенос позиции). Цикл рассчитывает из этих величин
угол шпинделя в стартовой точке.
Эта функция доступна в режиме ручного управления.
Параметры цикла
X1, Z1
Стартовая точка резьбы
X2, Z2 Конечная точка резьбы
F1 Шаг резьбы (= подача)
D Количество заходов
U Глубина резьбы – нет ввода:
 Наружная резьба: U=0.6134*F1
 Внутренняя резьба: U=–0.5413*F1
I Максимальное врезание
 I<U: первый проход с "I" – каждый следующий
проход: уменьшение глубины прохода
 I=U: один проход
 Нет ввода: рассчитывается из U и F1
WE Угол сбега (диапазон: 0° < WE < 90°)
W Угол конуса (диапазон:–60° < A < 60°)
C Измеренный угол
ZC Измеренная позиция
A Угол подачи (диапазон: –60° < A < 60°; по умолчанию:
30°)
 A<0: врезание от левой боковой поверхности
 A\>0: врезание от правой боковой поверхности
