HEIDENHAIN MANUALplus 620
415
5.9 Элементы контура, торцовая поверхность
ICP генерирует в smart.Turn G100.

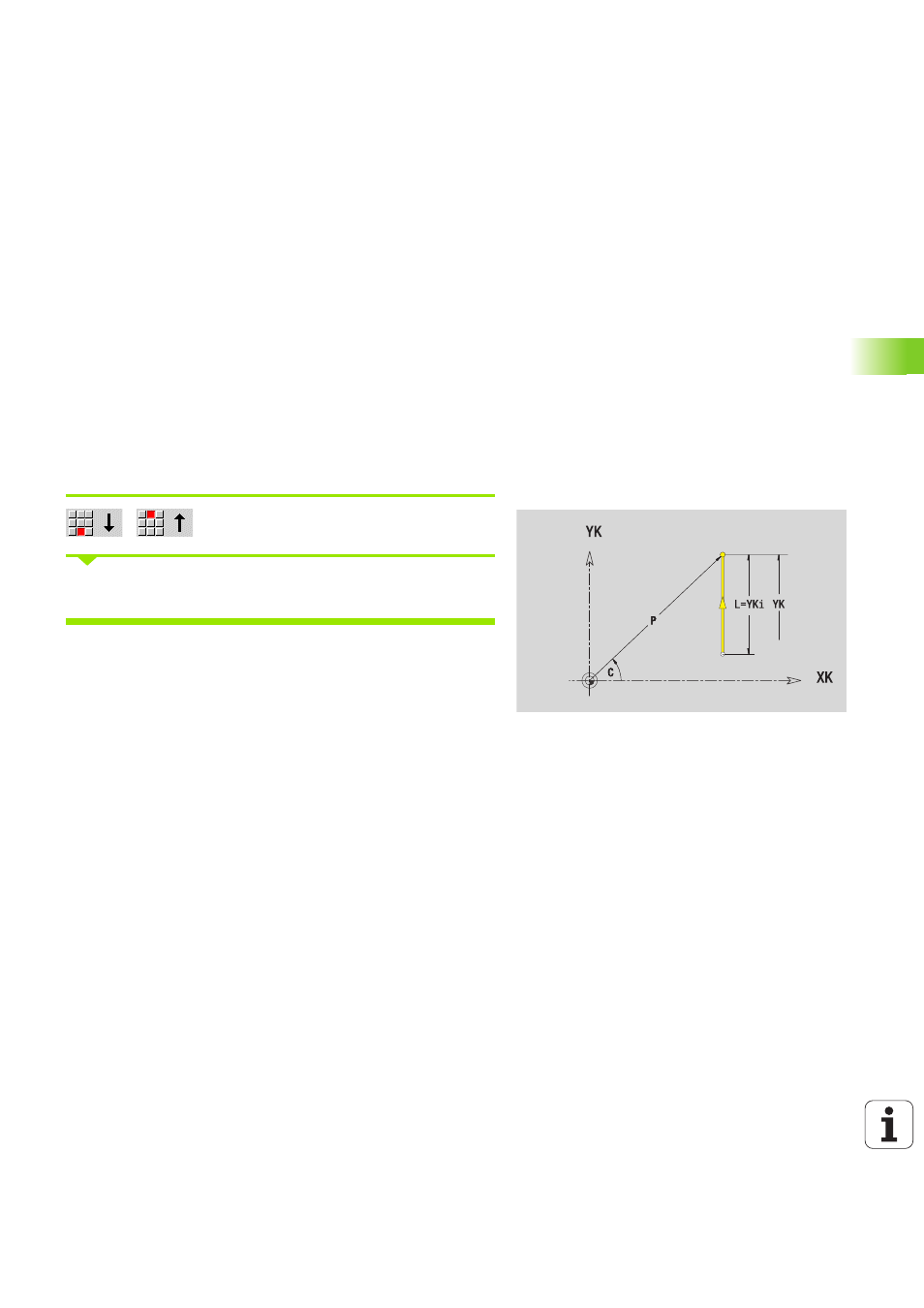

Вертикальные линии торцовой поверхности
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G101.
QF
Место фрезерования:
0: на контуре
1: внутри / слева
2: снаружи / справа
HF
Направление:
0: встречное движение
1: попутное движение
DF
Диаметр фрезы
WF
Угол фаски
BR
Ширина фаски
RB
Плоскость возврата
Параметр
YK
Целевая точка, декартовы координаты
YKi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
C
Целевая точка, полярная – угол
P
Целевая точка, полярные координаты
L
Длина линии
F: см. Атрибуты обработки Страница 377
