340 программирование циклов
4.8 Циклы фрезерования

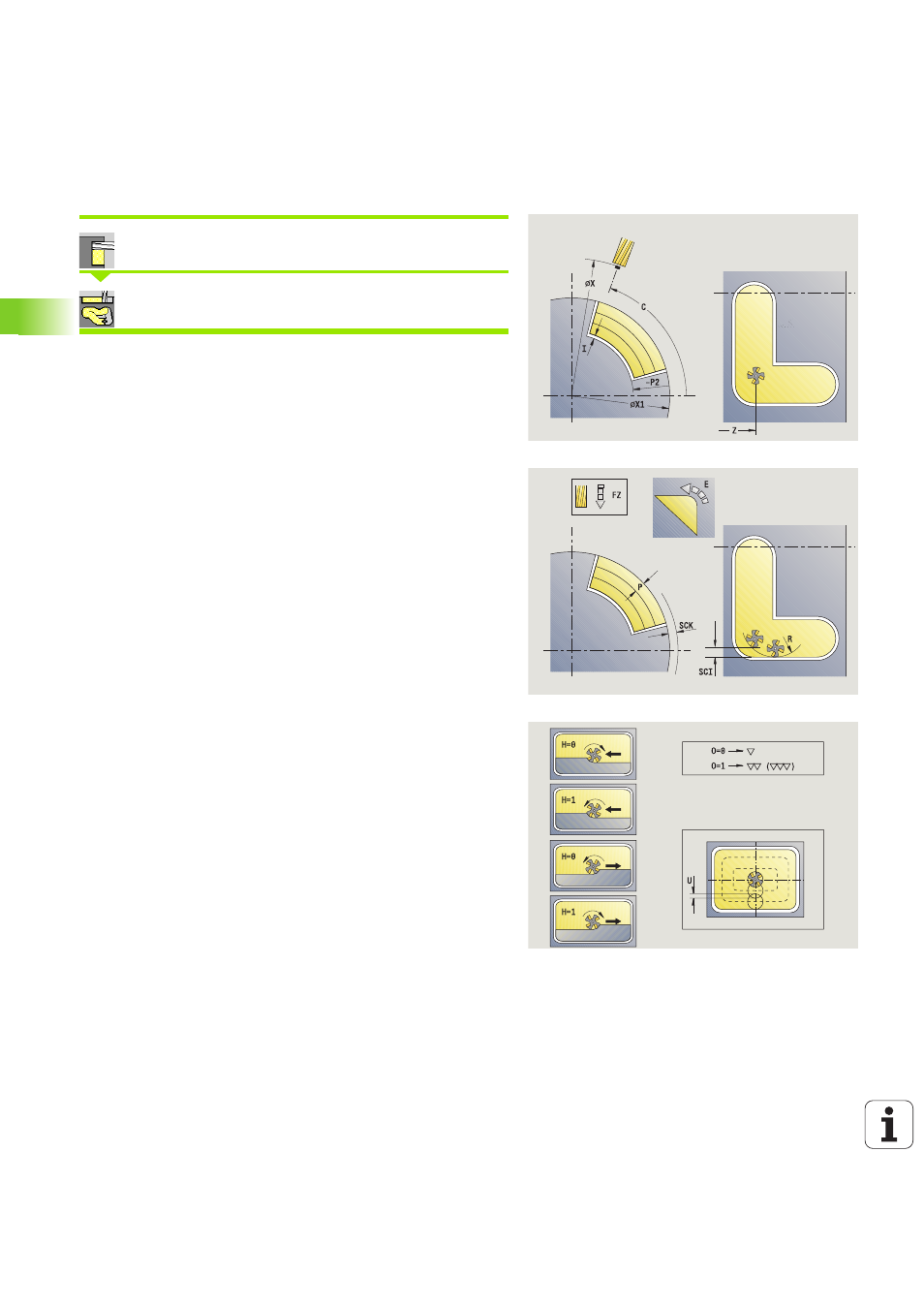

Контур ICP радиально
Выберите фрезерование
Выбрать «контур ICP радиально»
В зависимости от параметров цикл фрезерует контур или
выполняет черновую/чистовую обработку кармана на боковой
поверхности.
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C Угол шпинделя (позиция оси C)
X1 Верхняя грань фрезы (размер диаметра) - (по
умолчанию: начальная точка X)
P2 Глубина фрезерования
I Припуск параллельно контуру
K Припуск в направлении врезания
P Глубина врезания (по умолчанию: общая глубина за
одну подачу)
FZ Подача на врезание (по умолчанию: активная подача)
E Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
FK Номер контура ICР
G14 Точка смены инструмента (смотри страница 140)
T Номер места револьверной головки
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
Параметр цикла (второе окно ввода)
O
Черновая или чистовая обработка – только при
фрезеровании карманов
 0: черновая обработка
 1: чистовая обработка
 2: зачистка
H Напр. хода фрезер.
 0: встречное движение
 1: попутное движение
U Коэффициент перекрытия (диапазон: 0 < U < 1)
 Значение не введено: фрезерование контура
 U\>0: фрезерование карманов –
минимальное перекрытие траекторий
фрезерования = U*диаметр фрезы
JK Фрезерование контуров (ввод обрабатывается только
при фрезеровании контуров)
 0: на контуре
 1: в пределах контура
 2: вне контура
