HEIDENHAIN MANUALplus 620
127

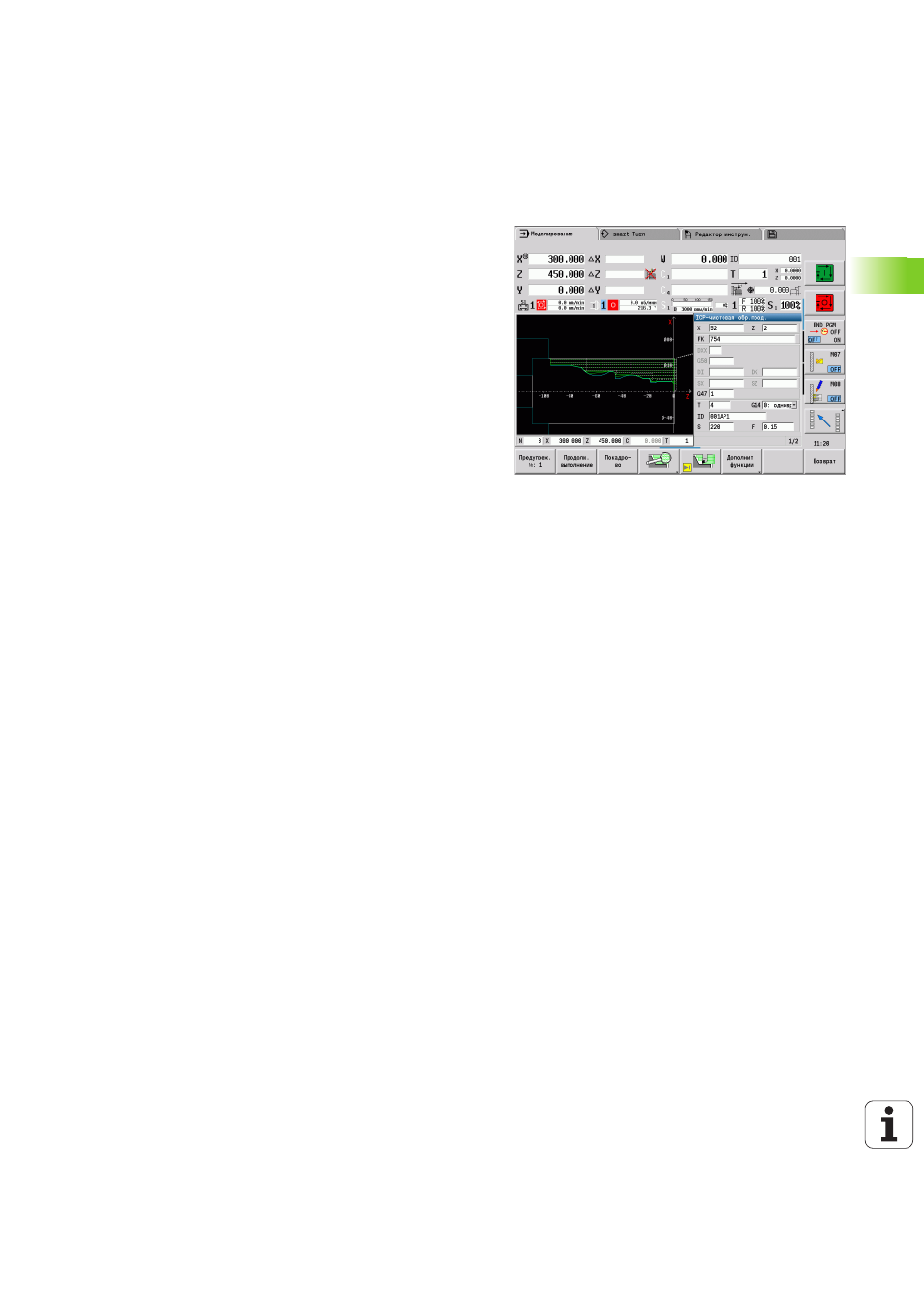

3.11 Графическое моделирование
3.11 Графическое моделирование
С помощью графического моделирования контролируется
процесс снятия стружки, распределение проходов и
обработанный контур до операции резания.
В режиме ручной обработки и захвата проверьте ход отдельного
цикла текущейпозиции – в процессе выполнения программы
проконтролируйте текущейпозиции или DIN-программы.
В моделировании отображается запрограммированная заготовка.
MANUALplus моделирует также операции обработки, которые
выполняются на торцевой поверхности или поверхности
образующей (позиционируемый шпиндель или ось С). Таким
образом возможен контроль всего процесса снятия стружки.
В режиме ручного управления и в режиме задания параметров
моделируется цикл текущейпозиции, который в данный момент
редактируется. В режиме отработки программы моделирование
начинается с позиции курсора. Программы smart.Turn и DIN-
моделируются с начала программы.
Для получения дополнительной информации по применению и
управлению моделирования см. главу “Режим работы
