348 программирование циклов
4.8 Циклы фрезерования
Гравировка аксиальная

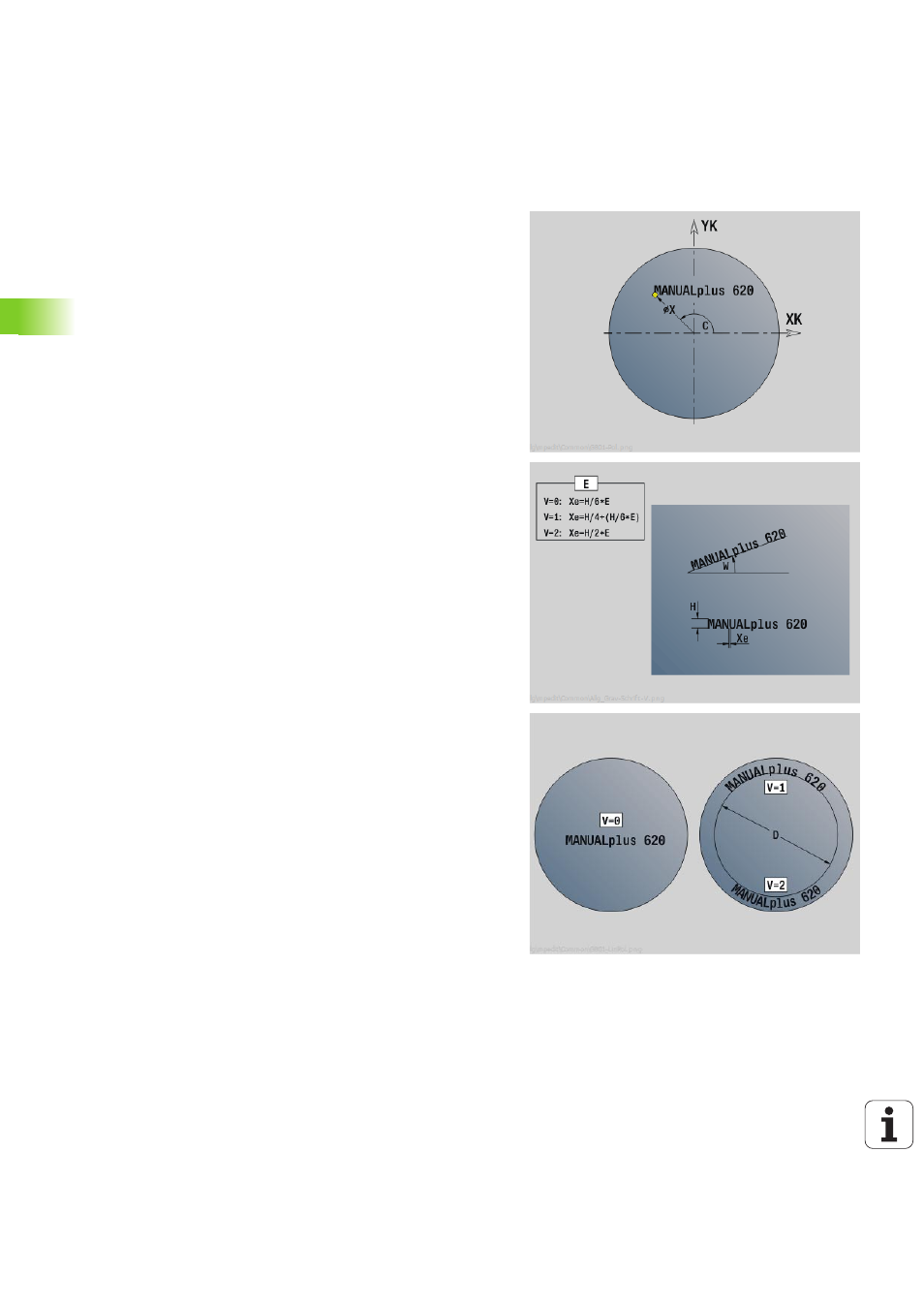

Цикл "аксиальной гравировки" гравирует последовательность
символов в линейном или полярном порядке на торцевой
поверхности. Таблица символов и дополнительная информация:
смотри страница 352
Начальная точка последовательности символов задается в
цикле. Если вы не задали начальной точки, то цикл запускается с
актуальной позиции инструмента.
Одну надпись можно выгравировать за несколько вызовов. Для
этого введите начальную точку при первом вызове. Другие
вызовы программируются без начальной точки.
Параметры:
X
Начальная точка (диаметр): предварительное
позиционирование инструмента
Z Начальная точка: предварительное позиционирование
инструмента
C Угол шпинделя: предварительное позиционирование
шпинделя заготовки
TX Текст, который должен быть выгравирован
NF Номер символа: ASCII-код гравируемого символа
Z2 Конечная позиция Z, до которой подается подача для
гравировки.
X1 Начальная точка (полярно) первого символа
C1 Начальный угол (полярно) первого символа
XK Начальная точка (в декартовых координатах) первого
символа
YK Начальная точка (в декартовых координатах) первого
символа
H Высота шрифта
E Коэффициент удаления (расчет: смотри рис.)
T Номер места револьверной головки
G14 Точка смены инструмента (смотри страница 140)
ID
Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
W Угол наклона последовательности символов
FZ Коэффициент подачи на врезание (подача на врезание =
текущая подача * F)
V Выполнение на прямой, на дуге, выгнутой вниз/вверх
D Диаметр привязки
