HEIDENHAIN MANUALplus 620 475
5.15 Контуры плоскости YZ

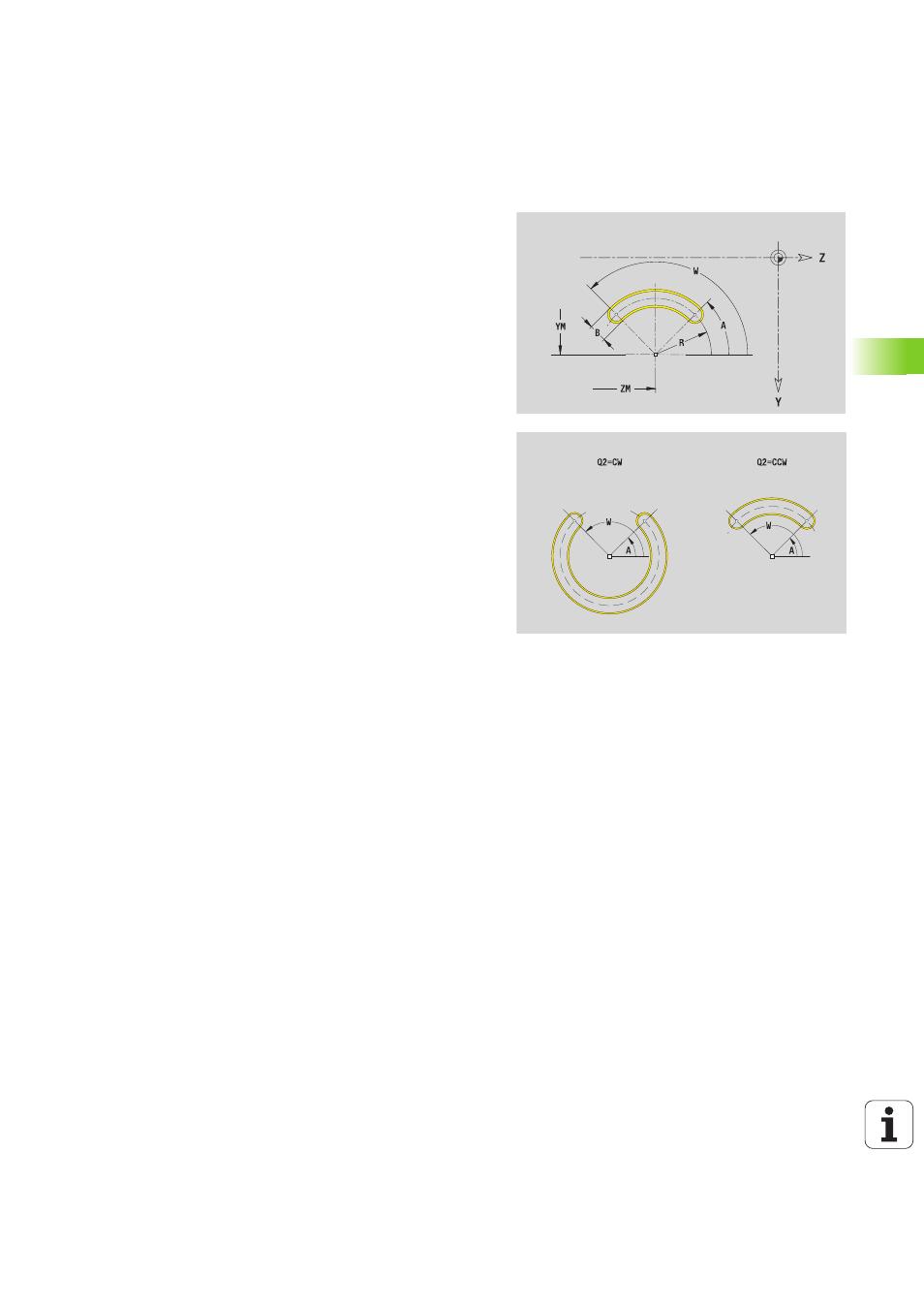

Круглая канавка YZ-плоскости
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 427).
ICP генерирует:
 Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G382 или G383 с параметрами фигуры.
 G309.
Исходные данные YZ-плоскости
ID
Имя контура
PT Глубина фрезерования
C Угол шпинделя
XR Диаметр привязки
Параметры фигуры
YM, ZM
Центр фигуры
A Стартовый угол (привязка: ось X)
W Конечный угол (привязка: ось X)
R Радиус кривизны (привязка: контур центра канавки)
Q2 Направление вращения
 CW
 CCW
B Ширина
