354
программирование циклов
4.9 Шаблоны растачив
ания и фрезерования

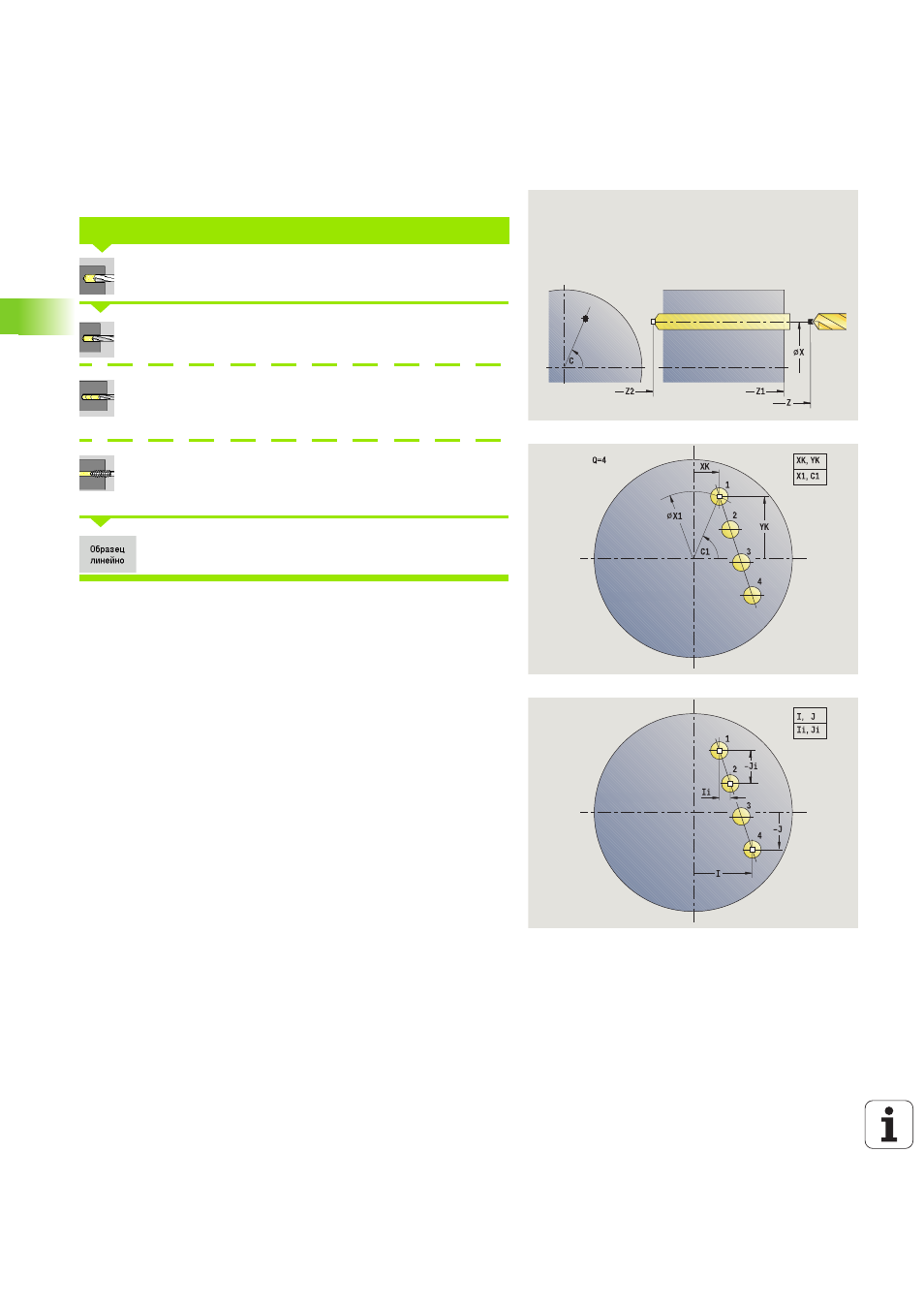

Линейный шаблон сверления аксиально
Выберите
Сверление
Выбрать «сверление аксиально»
Выбрать «сверление глубоких отверстий
аксиально»
Выбрать «нарезание внутренней резьбы
аксиально»
Активируйте клавишу Softkey Шаблон линейный
Шаблон линейны
й подключается для создания шаблона
сверления с равномерными промежутками на одной линии на
торцевой поверхности.
Дополнительно необходимы параметры сверления.
Используйте следующие комбинации параметров для:
точки старта шаблона:
X1, C1 или
XK, YK
позиции шаблона:
Ii, Ji и Q
I, J и Q
ЛИНЕЙНЫЙ ШАБЛОН СВЕРЛЕНИЯ АКСИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество отверстий
X1, C1
Стартовая точка шаблона в полярных координатах
XK, YK
Стартовая точка шаблона в декартовых координатах
I, J
Конечная точка шаблона в декартовых координатах
Ii, Ji
(Инкрементальное) расстояние шаблона
