434 ICP-программирование
5.12 Контуры торцовой по
верхности в smart.Turn
Отверстие торец
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
 Центрирование
 Сверление кольцевым сверлом
 Зенкование
 Нарезание резьбы
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 427).
ICP генерирует:
 Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования"
(–1*BT).
 G300 с параметрами отверстия.
 G309.

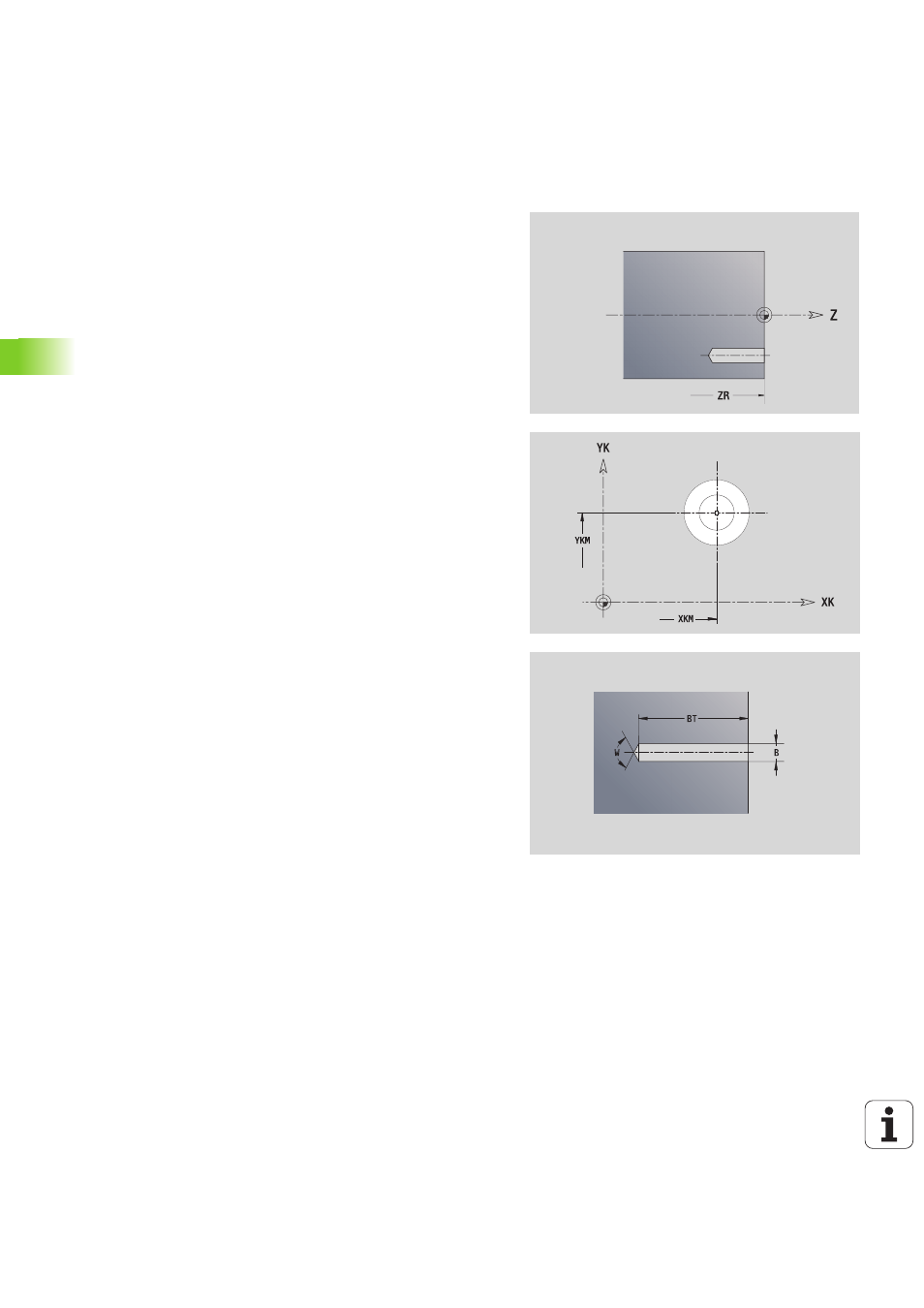

Исходные данные отверстия
ID
Имя контура
ZR Эталонный размер
Параметр отверстия
XKM, YKM Центр отверстия (декартовы координаты)
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT Глубина (без знака)
W Угол
Зенкование
R
Диаметр
U Глубина
E Угол зенкования
Нарезание резьбы
GD
Диаметр
GT Глубина
K Длина выхода
F Шаг резьбы
GA Вид резьбы (правая/левая резьба)
 0: правая резьба
 1: левая резьба
