HEIDENHAIN MANUALplus 620
263
4.5 Циклы прорезки

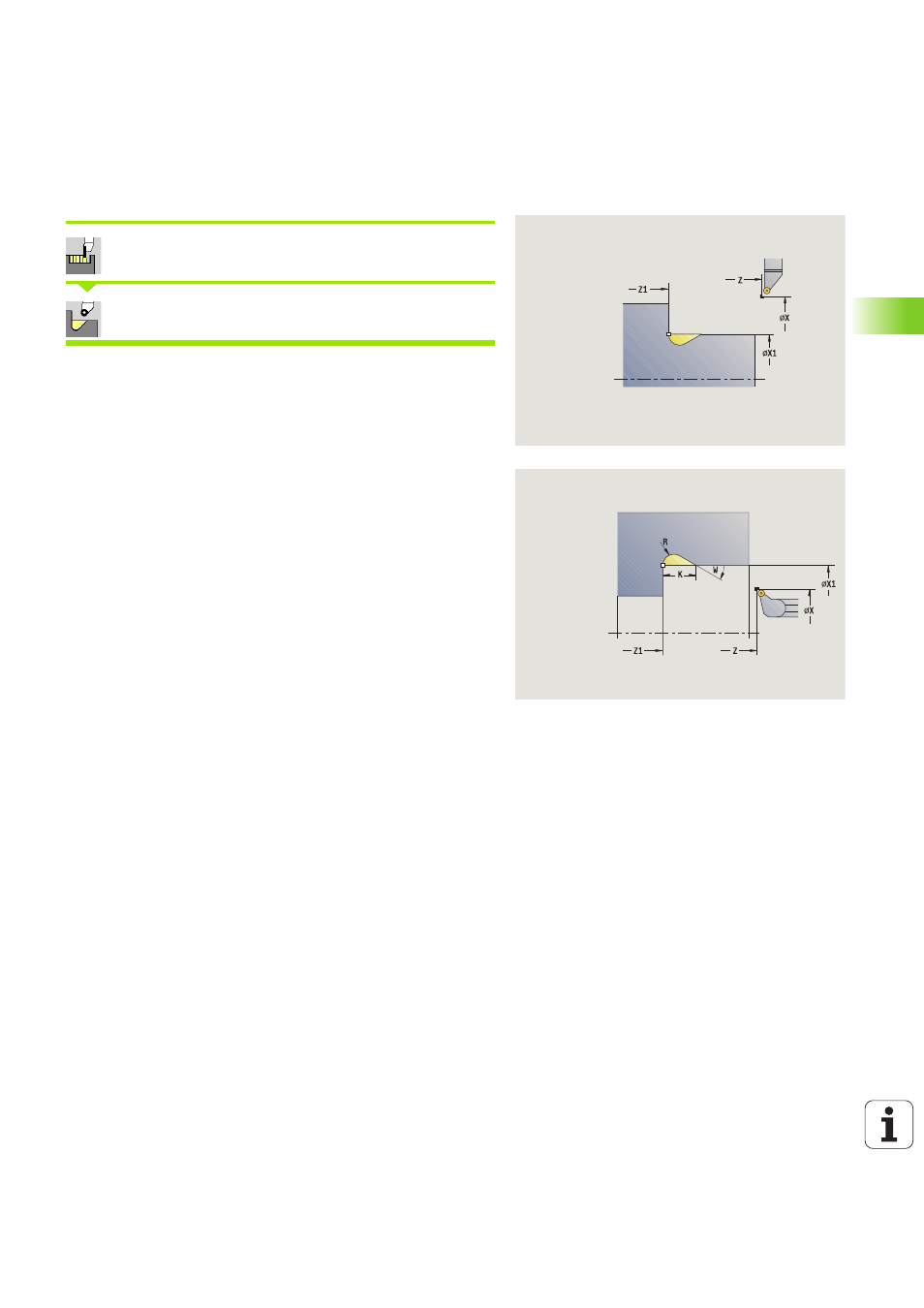

Выточка формы H
Выбрать «циклы прорезания»
Выбрать «выточка формы H»
Форма контура зависит от конфигурации параметров. Если не
задан радиус выточки, выполняется уклон до позиции угловой
точки контура Z1
(радиус инструмента = радиус выточки).
Если не задан угол погружения, то он рассчитывается на основе
длины выточки
и радиуса выточки. Тогда конечная точка выточки
лежит на угловой точке контура.
Конечная точка выточки определяется в соответствии с выточкой
формы Н на основе угла врезания.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Угловая точка контура
K
Длина выточки
R
Радиус выточки (по умолчанию: не круговой элемент)
W
Угол погружения (по умолчанию: W рассчитывается)
G47
Безопасное расстояние (смотри страница 140)
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
