368
программирование циклов
4.9 Шаблоны растачив
ания и фрезерования
Круговой шаблон фрезерования радиально
Выберите фрезерование
Выберите
Канавку радиальную
Выбрать «контур ICP радиально»
Подключите клавишу Softkey Шаблон радиальный
Шаблон круговой
подключается при циклах фрезерования для
создания шаблона фрезерования с равномерными промежутками
на одной окружности или дуге окружности на боковой
поверхности.
Дополнительно необходимы параметры выполнения обработки
фрезерованием (см. описание цикла).

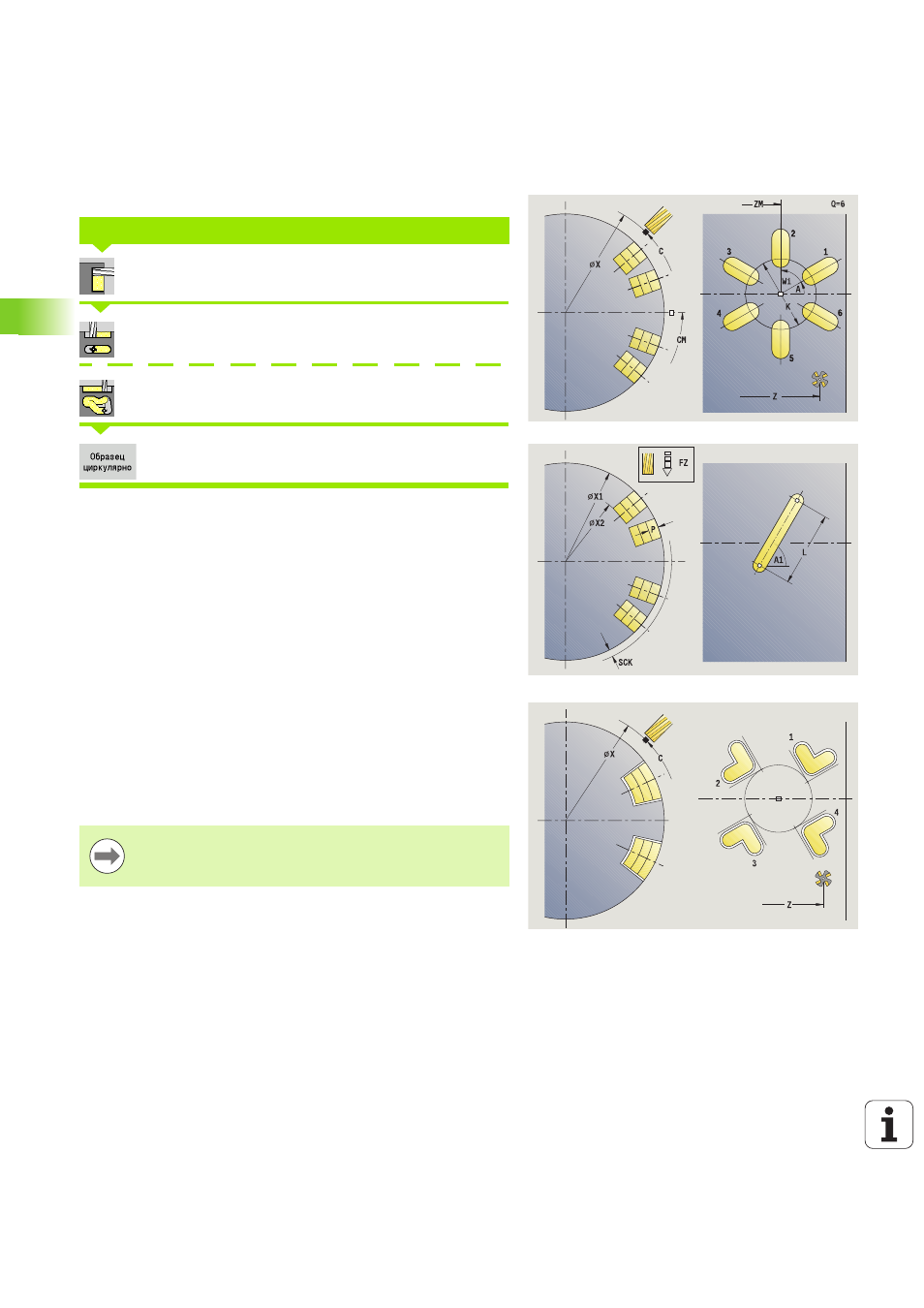

КРУГОВОЙ ШАБЛОН ФРЕЗЕРОВАНИЯ РАДИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество канавок
ZM, CM Центр шаблона: позиция, угол
K
Диаметр группы
A
Угол 1. Канавка (по умолчанию: 0°)
Wi
Приращение угла (расстояние) – (по умолчанию:
обработка фрезерованием распределяется на равных
расстояниях на окружности)
Стартовая точка одного из контуров ICP,
определенных в качестве шаблона, должна быть
расположена на положительной оси XK.
