Страница 46: 7 основы
46
Введение и основные положения
1.7 Основы

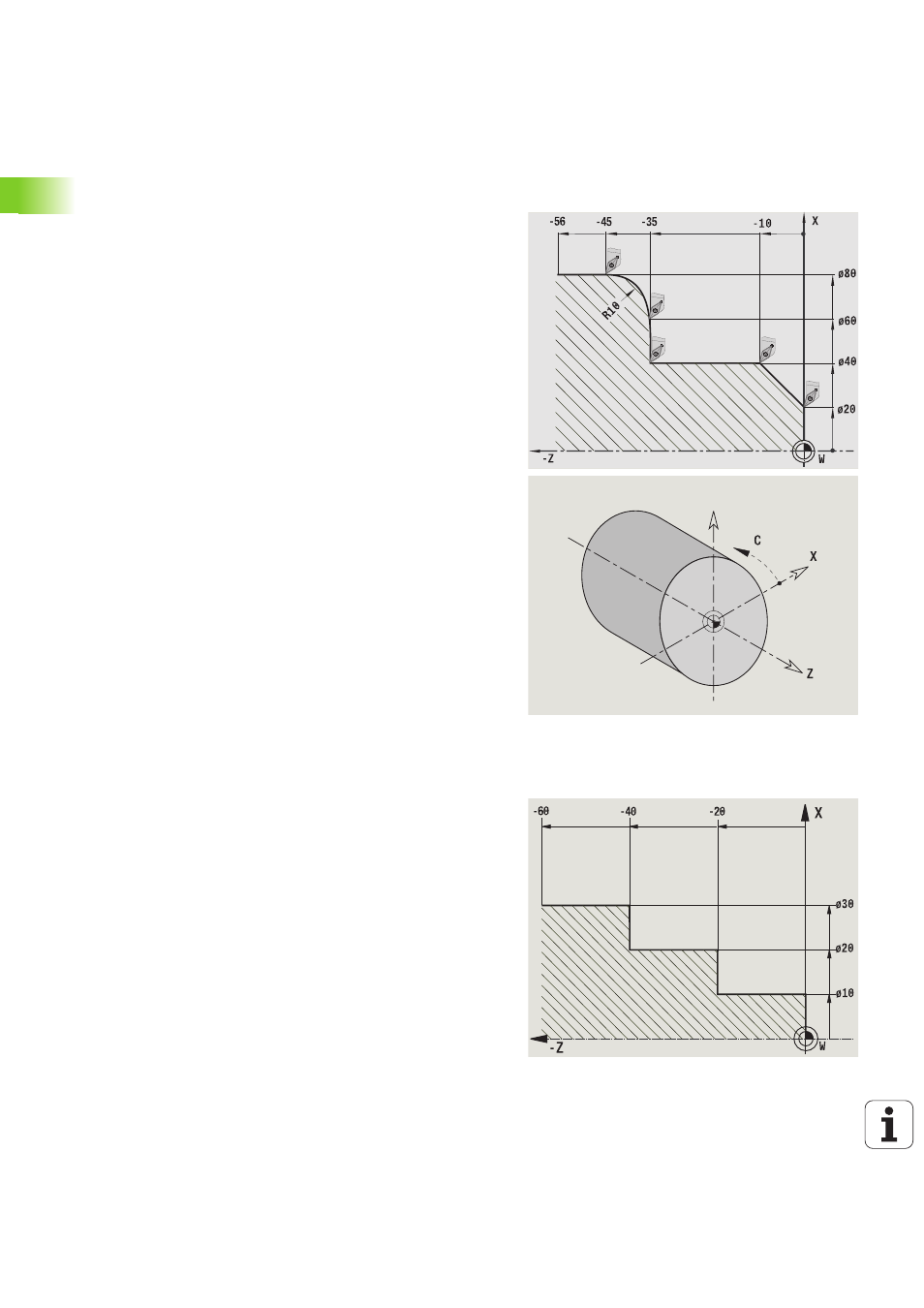

Система координат
Значения координат X, Y, Z, C определены в DIN 66 217.
Координаты главных осей X, Y и Z относятся к нулевой точке
заготовки. Данные угла для оси вращения С привязаны к "нулевой
точке оси C".
С помощью обозначений X и Z описываются позиции в
двухмерной системе координат. Как показано на рисунке,
положение вершины инструмента однозначно описывается
координатами X и Z.
MANUALplus знает прямолинейные и круговые перемещения
(интерполяции) между запрограммированными точками. Путем
ввода одной за другой координат и линейного/кругового
перемещения можно запрограммировать обработку заготовки.
Как и в случае перемещений, контур заготовки можно полностью
описать отдельными точками координат и заданием линейного
или кругового перемещения.
Можно задавать координаты с точностью до 1 мкм (0,001 мм). С
этой же точностью они будут отображаться.
Абсолютные координаты
Если координаты позиции заданы относительно нулевой точки
заготовки, то их называют абсолютными координатами. Каждая
позиция заготовки однозначно определяется с помощью
абсолютных координат (см. рисунок).
