3.6 Измерение инструмента
Измерительная оптика
Внесите измеряемый инструмент в таблицу инструментов
Зарядите инструмент и введите T-номер в TSF-
диалоге
Активируйте Измерение инструмента
Активируйте Измерительную оптику
Проведите позиционирование инструмента с помощью ручных
клавиш направления или маховичка в центре перекрестия оптики
Сохраните в памяти размер инструмента Z
Сохраните в памяти размер X
Для токарных инструментов введите радиус
режущей кромки и примените его для таблицы
инструментов.

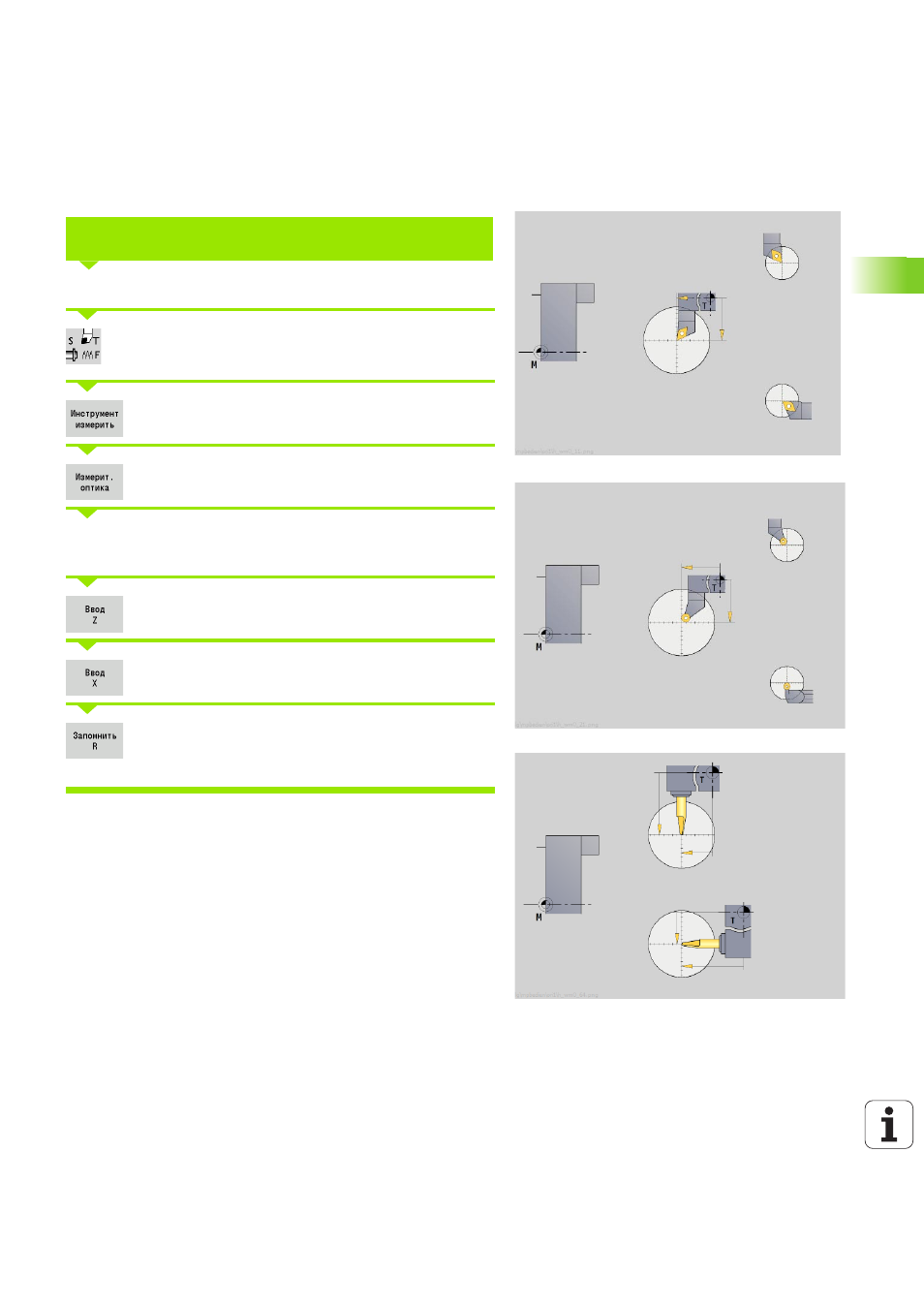

ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ИНСТРУМЕНТА С ПОМОЩЬЮ
ИЗМЕРИТЕЛЬНОЙ ОПТИКИ
