420 ICP-программирование
5.10 Элементы конт
ура, образующая
5.10 Элементы контура,
образующая
С помощью "Контурных элементов торцовой поверхности"
создаются сложные контуры фрезерования.
 Режим циклов: контуры радиальных ICP-циклов фрезерования
 smart.Turn: контуры для обработки с помощью оси С
Размеры элементов контура поверхности образующей задаются в
декартовой или полярной системе координат. Альтернативно
размеру угла может употребляться размер отрезка.
Переключение осуществляется с помощью Softkey (см. таблицу).

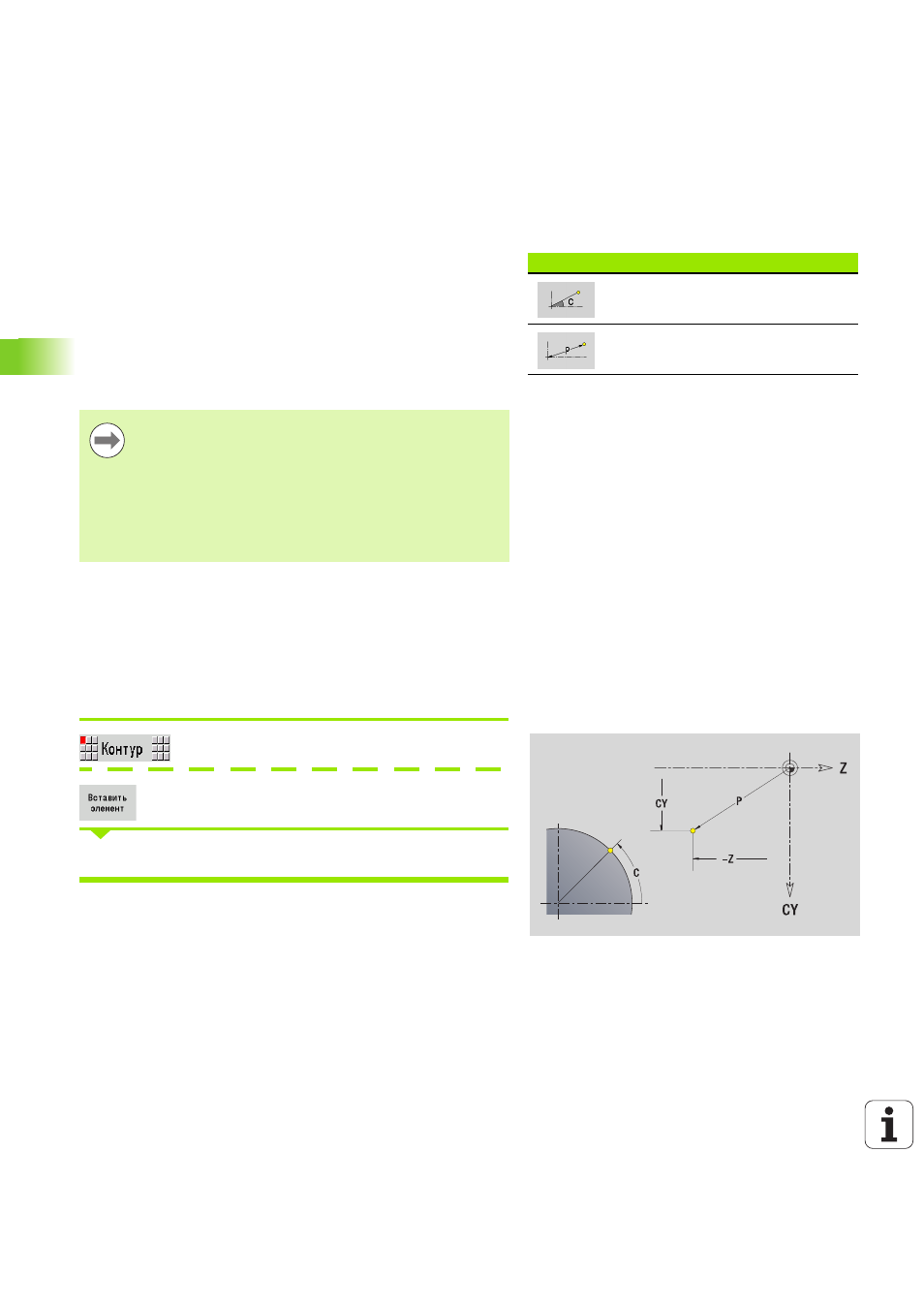

Стартовая точка контура на образующей
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод точки старта возможен
только в первом элементе контура. В последующих элементах
контура точка старта получается из предыдущего элемента
контура.
Нажмите кнопку меню Контур
Нажмите Softkey Добавить элемент
Определение стартовой точки
Softkey полярных координат
Переключает поле с размера
отрезка на ввод угла C.
Переключает поле на ввод
полярного размера P.
Размер отрезка соответствует развертке образующей
на эталонном диаметре.
 Для контуров поверхности образующей эталонный
диаметр устанавливается в цикле. Этот диаметр
считается для всех следующих элементов контура
ссылкой на размер отрезка.
 При вызове из smart.Turn эталонный диаметр
определяется по исходным данным.
