HEIDENHAIN MANUALplus 620
459

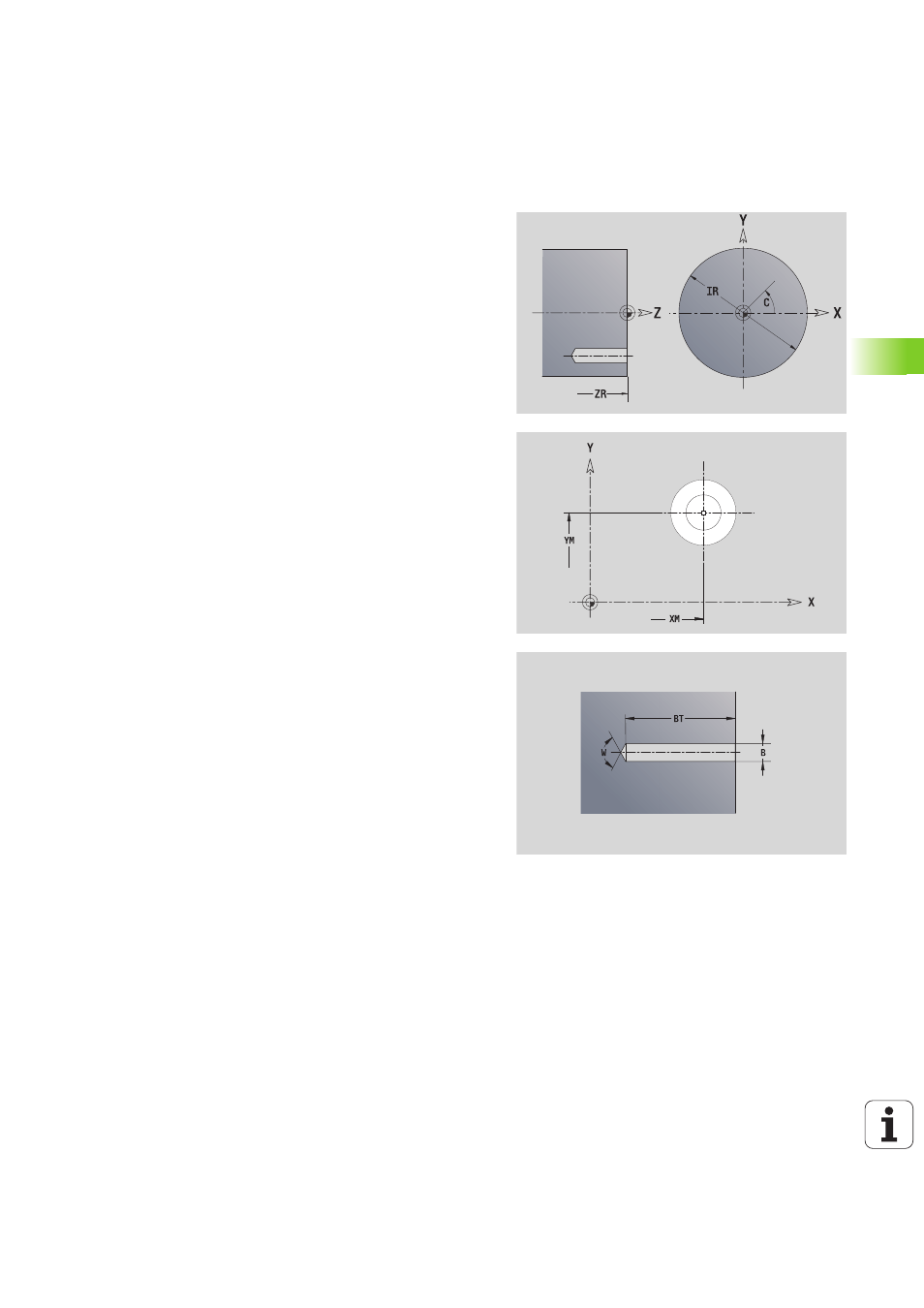

5.14 Контуры в плоскости XY
Отверстие на плоскости XY
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
Центрирование
Сверление кольцевым сверлом
Зенкование
Резьба
Эталонный размер ZR
и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 427).
ICP генерирует:
Идентификатор раздела STIRN_Y с параметрами "эталонный
размер", "угол шпинделя" и "ограничительный диаметр". При
вложенных контурах идентификатор раздела отпадает.
G308 с параметрами "Имя контура" и "Глубина сверления" (–
1*BT).
G370 с параметрами отверстия.
G309.
Исходные данные отверстия
ID
Имя контура
C
Угол шпинделя
IR
Диаметр ограничения
ZR
Эталонный размер
Параметр отверстия
XM, YM
Центр отверстия
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT
Глубина
W
Угол
Зенкование
R
Диаметр
U
Глубина
E
Угол зенкования
Резьба
GD
Диаметр
GT
Глубина
K
Длина выхода
F
Шаг резьбы
GA
Вид резьбы (правая/левая резьба)
0: правая резьба
1: левая резьба
