Режим работы "Станок"
3.10 Контроль нагрузки (опция)
Производство с контролем нагрузки
Система управления во время отработки программы в каждом
цикле интерполяции контролирует загрузку и суммарную загрузку.
Параллельно с обработкой для всех контролируемых осей
активной зоны можно вывести текущие значения загрузки в виде
диаграммы.
Отобразить значения загрузки: выбрать меню Индикация \> пункт
меню Редактирование данных нагрузки – система управления
открывает формуляр "Установка данных нагрузки" и
дополнительно отображает определенные значения виде
полосовых диаграмм.
Отобразить все значения загрузки: нажать Softkey Отобразить
активные зоны – система управления автоматически
переключается на текущую зону контроля и отображает текущие
значения загрузки в виде полосовых диаграмм
Учтите, что во время обработки возможность
коррекции предельных значений отсутствует.
Корректируйте предельные значения до начала
обработки!

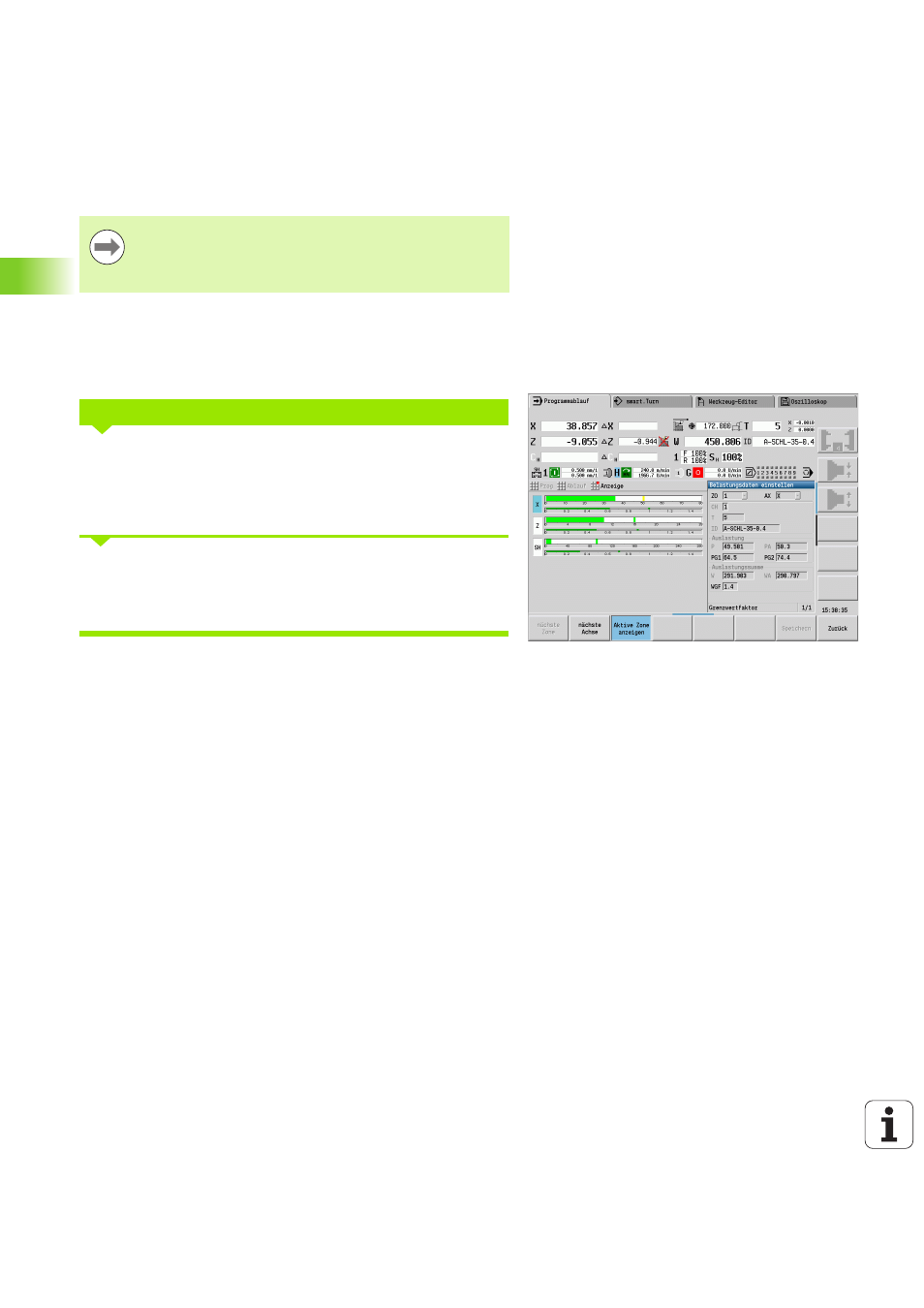

ОТКРЫВАНИЕ ДИАГРАММЫ В ПРОЦЕССЕ ОБРАБОТКИ
Диаграмма
Верхняя широкая полоса (отображение в %):
зеленый
Текущая загрузка (PA)
Верхние широкие метки:
зеленый
Текущее пиковое значение между 0 предельным
значением 1 (P)
желтый
Текущее пиковое значение между P предельным
значением 1 (PG1)
красный
Текущее пиковое значение между PG1 предельным
значением 2 (PG1)
Нижняя узкая полоса (отображение, нормированное по
эталонному значению 1):
зеленый
Текущая суммарная загрузка (WA)
желтый
Текущая суммарная загрузка до предельного
значния (WGF)
