программирование циклов
4.4 Циклы обработки резанием
Снятие стружки, поперечная чистовая обработка
Выбрать «циклы резания продольно/поперечно»
Выберите Снятие стружки поперечное
Активируйте клавишу Softkey Проход чистовой
обработки

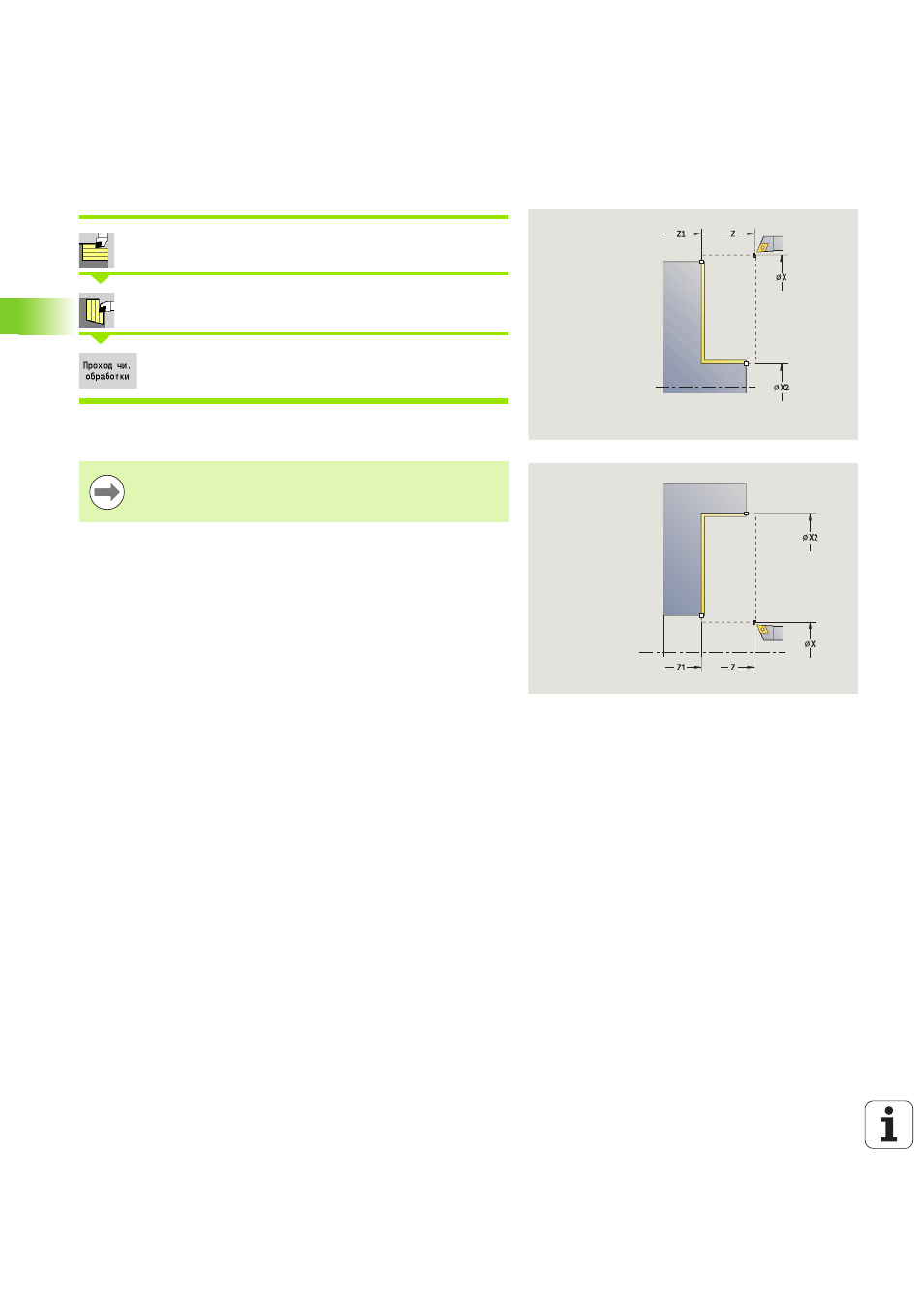

Цикл производит чистовую обработку отрезка контура от
начальной точки Z1
до конечной точки X2.
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла
1 перемещение в продольном направлении из стартовой точки к
начальной точке Z1
2 чистовая обработка сначала в поперечном, а потом в
продольном направлении
3 возвращается в поперечном направлении к точке старта
4 подвод в соответствии с настройкой G14 к точке смены
инструмента
Инструмент возвращается в конце цикла к точке
старта.
Параметры цикла
X, Z
Начальная точка
Z1
Начальная точка контура
X2
Конечная точка контура
G14
Точка смены инструмента (смотри страница 140)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
