1.7 Основы

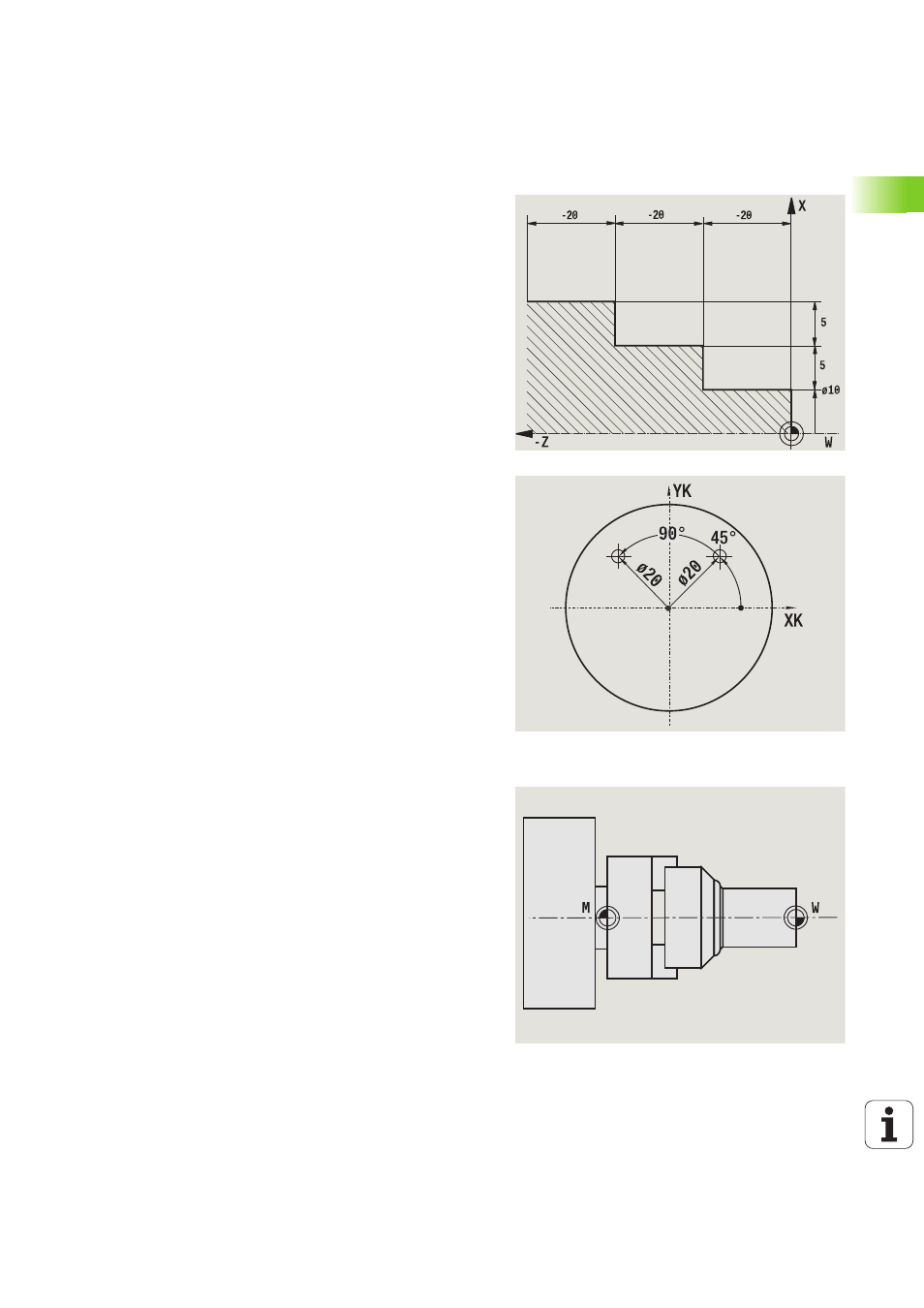

Инкрементальные координаты
Инкрементальные координаты задаются относительно
запрограммированной в последний раз позиции.
Инкрементальные координаты задают расстояние между
последней и следующей за ней позицией. Каждая позиция
заготовки однозначно определяется с помощью
инкрементальных координат (см. рисунок).
Полярные координаты
Ввод координат позиции на торцовой или боковой поверхности
можно осуществлять в декартовых, либо в полярных координатах.
При задании размеров в полярных координатах позиция на
заготовке однозначно определяется данными о диаметре и угле
(см. рисунок).
Нулевая точка станка
Точка пересечения оси X и Z называется нулевой точкой станка.
В случае токарного станка это, как правило, точка пересечения
оси и поверхности шпинделя. Нулевая точка станка обозначается
буквой "М" (см. рисунок).
