318

программирование циклов

4.7 Циклы сверления

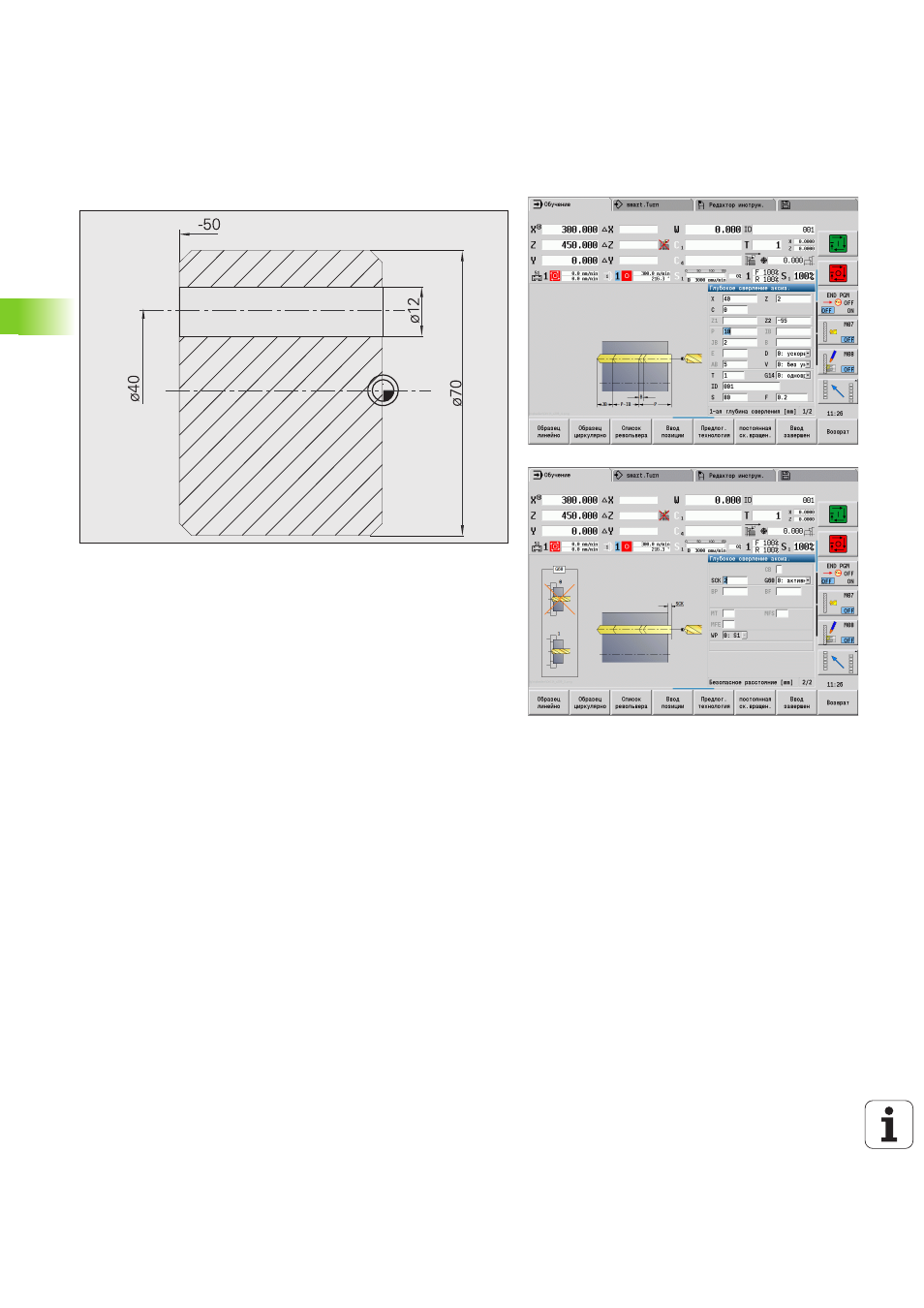

Сверление глубоких отверстий

Инструмент производит сверление при помощи цикла глубокого

сверления аксиально

вне центра. Условием для такой обработки

являются позиционируемый шпиндель и приводные инструменты.
1-ая глубина сверления P

и редукционное значение глубины

сверления IB

задают отдельные ступени сверления, а

минимальная глубина сверления JB

ограничивает уменьшение.

Поскольку длина возврата B не определена в спецификации, цикл

вытягивает сверло обратно к точке старта, делает

кратковременную задержку и подает на врезание на безопасном

расстоянии на следующую ступень сверления.
Поскольку на этом примере объясняется сквозное сверление,

конечная точка отверстия Z2

располагается таким образом, что

сверло полностью просверливает материал.
"AB" и "V" задают уменьшение подачи для рассверливания и

сквозного сверления.
Данные инструмента

TO = 8 – Ориентация инструмента

I = 12 – диаметр отверстия

B = 118 – угол при вершине

H = 1 – инструмент с приводом
