148 программирование циклов
4.3 Циклы отдельных проходов
Поперечная линейная обработка
Выбор «отдельных проходов»
Выбор «линейной обработки поперечно»
 Выкл.: инструмент останавливается в конце
цикла
 Вкл.: инструмент возвращается к точке старта
Линейная обработка поперечно
Инструмент перемещается на подаче от стартовой точки к
конечной точке Х2 и остается там в конце цикла.

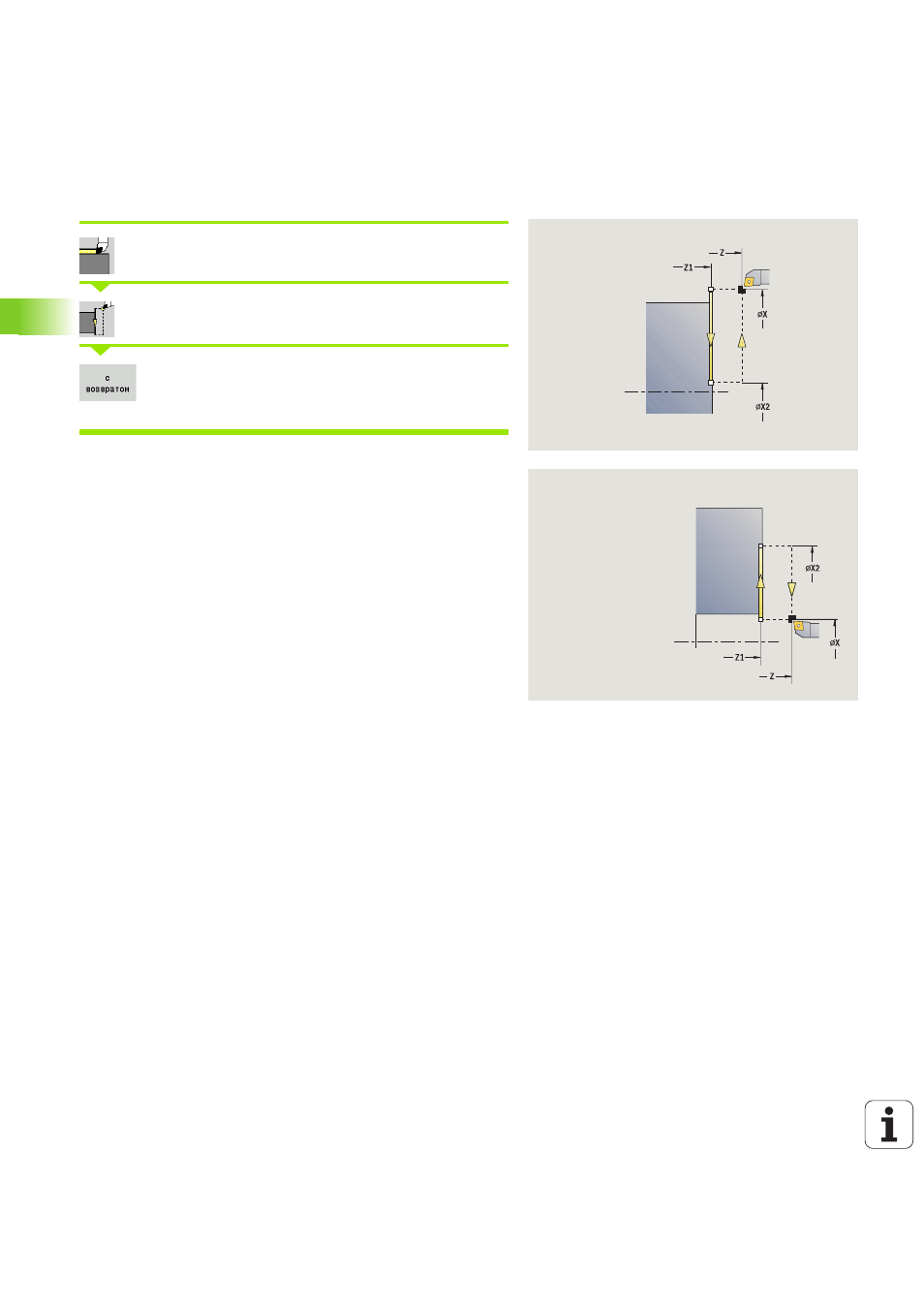

Контур, линейно-поперечно (с возвратом)
Инструмент подъезжает, делает поперечный проход и
возвращается в конце цикла к стартовой точке (см. рисунок).
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла "с возвратом"
1 перемещение от стартовой точки к начальной точке Z1
2 перемещение с подачей к «конечной точке X2»
3 поднимается и возвращается параллельно к оси на точку
старта
Параметры цикла
X, Z
Начальная точка
Z1 Начальная точка контура (при "с возвратом")
X2 Конечная точка контура
T Номер места револьверной головки
G14 Точка смены инструмента (при "с возвратом")
ID Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
MT M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS М в начале: М-функция, которая отрабатывается в
конце шага обработки.
MFE М в конце: М-функция, которая отрабатывается в
конце шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
