программирование циклов
4.4 Циклы обработки резанием
4.4 Циклы обработки резанием
Направление срезания стружки и врезания при циклах обработки
резанием
MANUALplus рассчитывает направление резания и подвода из
параметров циклов.
Нормальный режим: параметры "точка старта X, Z" (ручной
режим "актуальная позиция инструмента") и "начало контура
X1/конец контура Z2" являются определяющими для этого
режима.
Расширенный режим: параметры начальной точки контура X1,
Z1 и конечной точки контура X2, Z2 являются определяющими.
ICP-циклы: параметры "точка старта X, Z" (ручной режим:
"актуальная позиция инструмента") и "точка старта контура ICP"
являются определяющими.

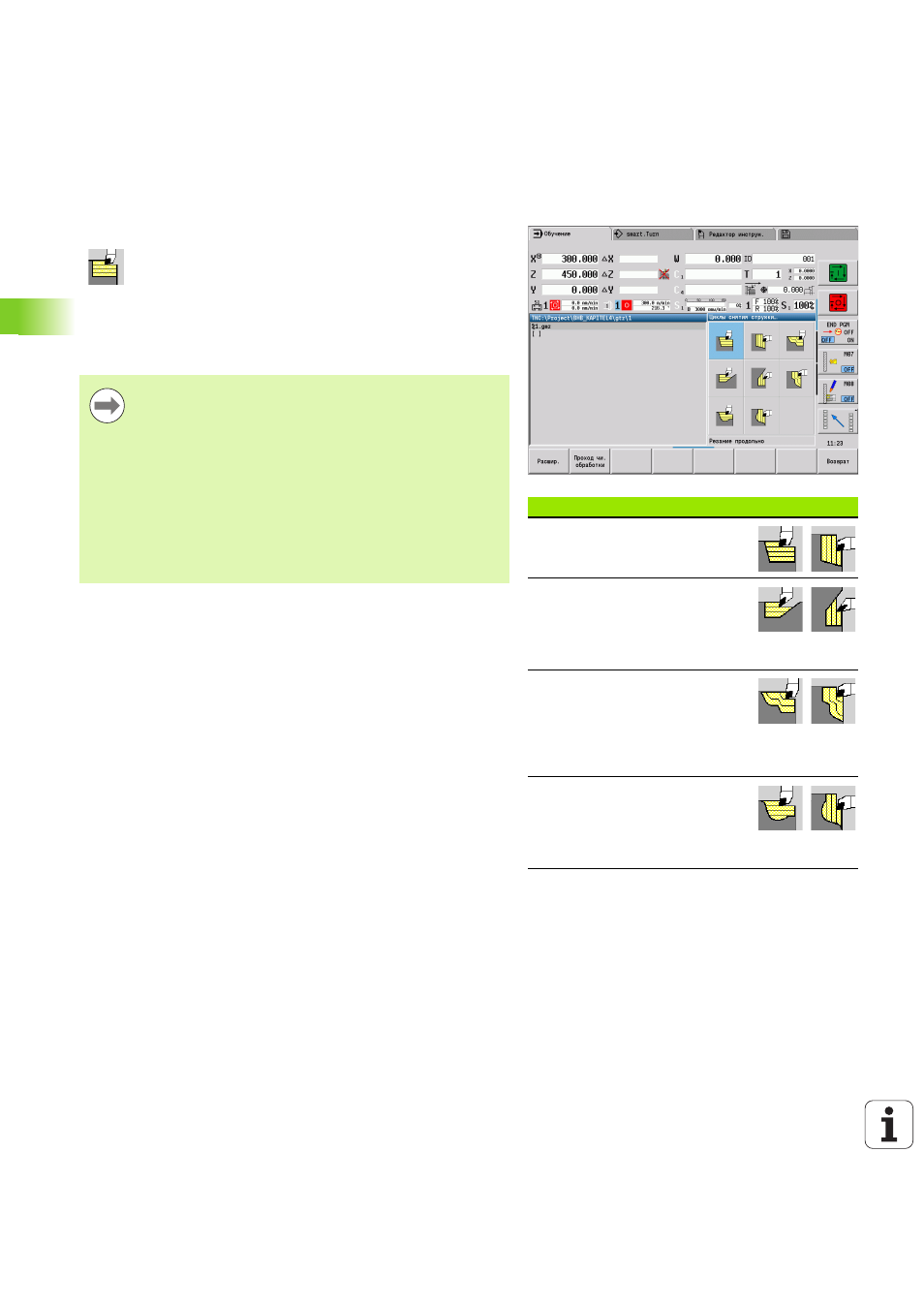

Циклы обработки резанием
Символ
Резание продольное/поперечное
Цикл черновой и чистовой
обработки для простых контуров
Врезание продольное/
поперечное
Цикл черновой и чистовой
обработки для простых контуров
врезания
Параллельно контуру ICP
продольно/поперечно
Цикл черновой и чистовой
обработки для любых контуров
(линии прохода параллельно к
готовой детали)
Резание ICP продольное/
поперечное
Цикл черновой и чистовой
обработки для произвольных
контуров
Циклы обработки резанием - черновая и чистовая
обработка простых контуров в нормальном режиме и
сложных контуров в расширенном режиме.
Циклы ICP снятия стружки обрабатывают описанные
при помощи ICP контуры, см. “Контуры ICP” на
Распределение проходов: MANUALplus
рассчитывает подачу на врезание, <=глубина
врезания P
. "Шлифовальный проход" избегается.
Припуски: учитываются в "расширенном режиме".
Коррекция радиуса режущей кромки: выполняется.
Безопасное расстояние после прохода:
нормальный режим: 1 мм
расширенный режим: для внутренней и внешней
обработки настраивается отдельно (см. “Список
