84 2 Ручное управление и наладка
2.4
На
зна
ч
ение
к
оор
динат
опорной
то
ч
ки
(
бе
з 3D-
импу
льсной
систе
м
ы
)

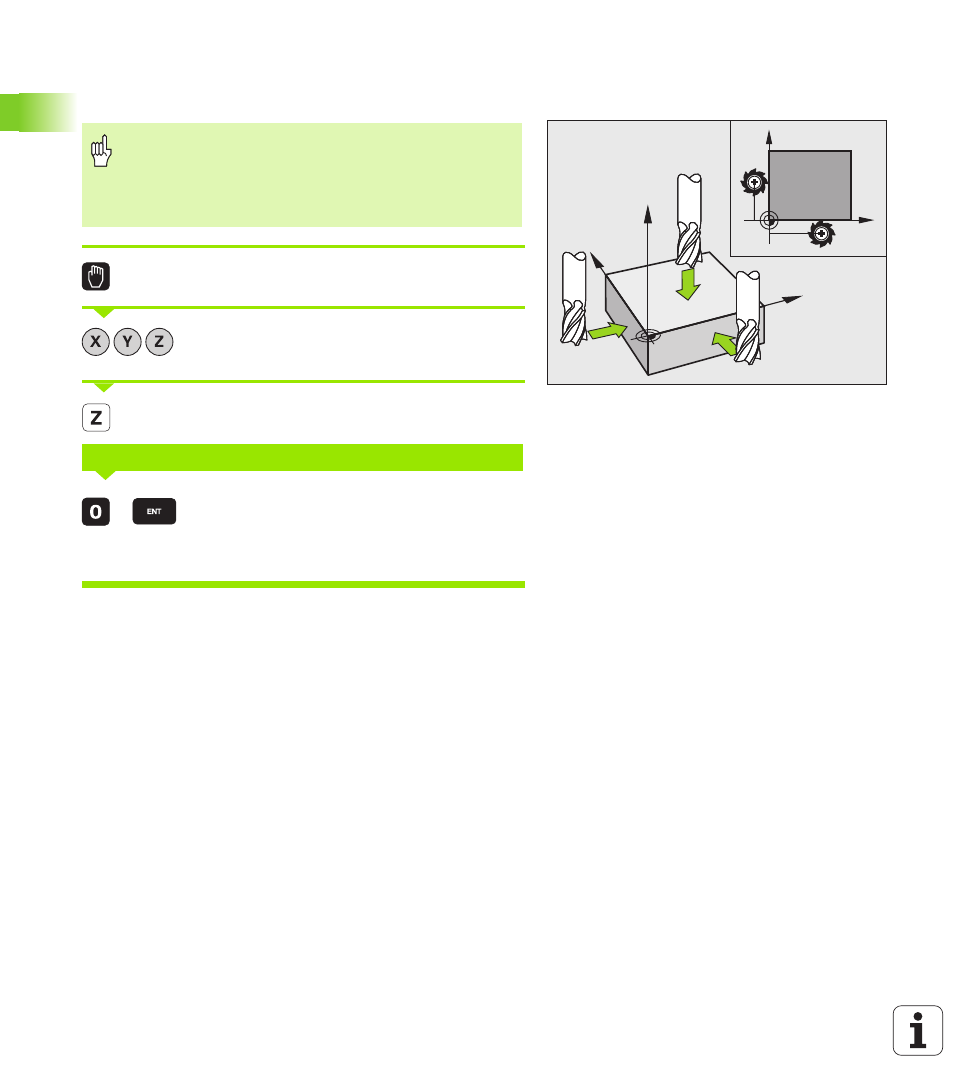

Задание координат опорной точки используя
клавиши выбора оси
Выбрать режим работы Ручное управление.
Осторожно перемещать инструмент, пока он не
каснётся загатовки (след соприкосновения)
Выбор оси (все оси выбираемые также на ASCII-
клавиатуре)
Нулевой инструмент, ось шпинделя: устанавить
индикацию на известное положение загатовки
(нпр. 0) или ввести толщину d листа. На плоскости
обработки: учесть радиус инструмента
Опорные точки остальных осей установливаются таким же
образом.
Если применяете в оси подачи преднастроенный инструмент, то
следует устанавить индикацию оси подачи на длину L
инструмента или на сумму Z=L+d.
Y
X
Z
X
Y
-R
-R
Мера защиты
Если поверхность загатовки не должна быть
закрацована, то на загатовку укладывается листовой
металл известной толщины d. Для опорной точки
вводится тогда значение на d больше.
ЗАДАНИЕ КООРДИНАТ ОПОРНОЙ ТОЧКИ Z=
