Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) ISO programming
Страница 242
242
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

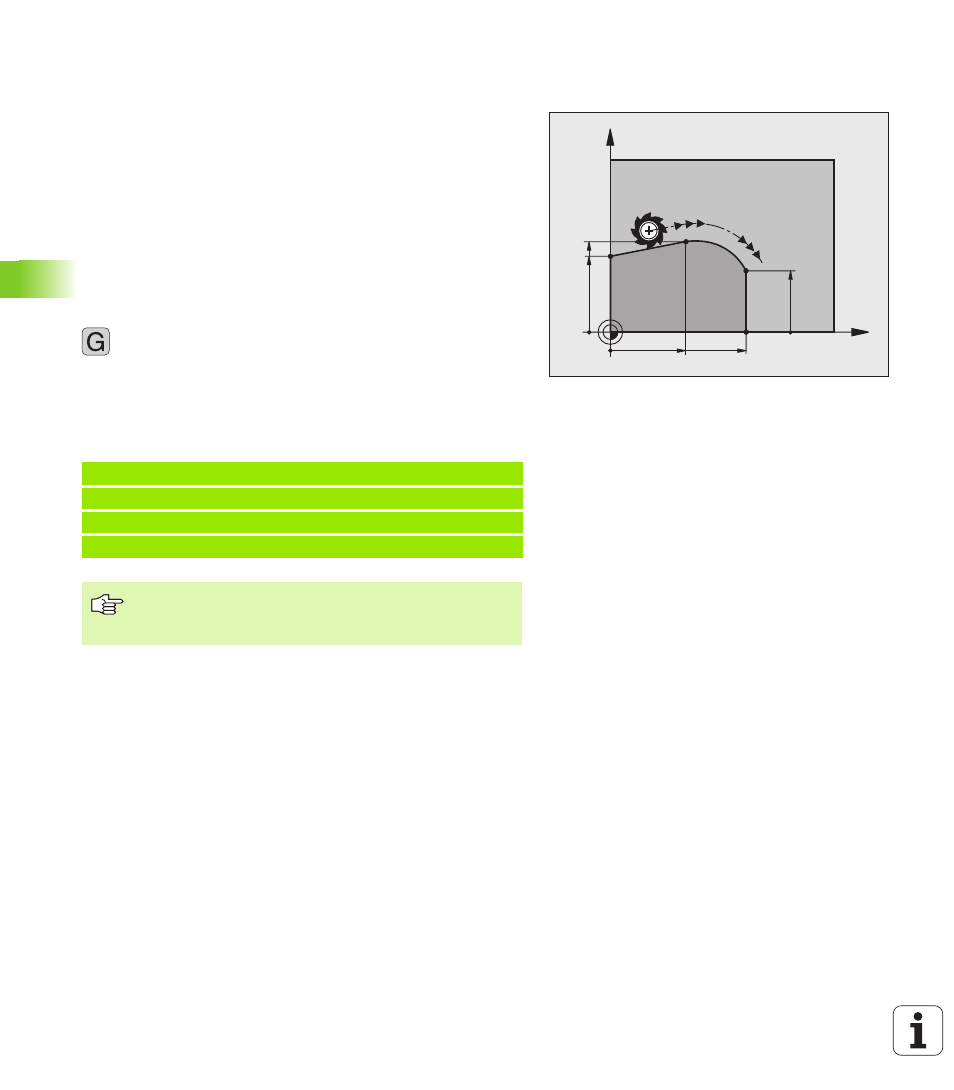

Круговая траектория G06 с тангенциальным
примыканием
Инструмент перемещается по дуге окружности, примыкающей
тангенциально к в последнем программированному элементу
контура.
Переход является “тангенциальным”, если в точке пересечения
элементов контура не возникает точка изгиба или угловая точка,
значит элементы контура переходят друг в друга непрерывно.
Элемент контура, к которому прилегает тангенциально дуга
окружности, программируете непосредственно перед G06-
кадром. Для этого требуется как минимум два кадра
позиционирования
Программирование
Ввести координаты конечной точки дуги
окружности
Если требуется:
Подача F
Дополнительная функция M
ЧУ-кадры в качестве примера
X
Y
25
45
25
30
20
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
G06--запись и программированный раньше элемент
контура должны содержать обе координаты
плоскости, на которой выполняется дуга окружности !
6
