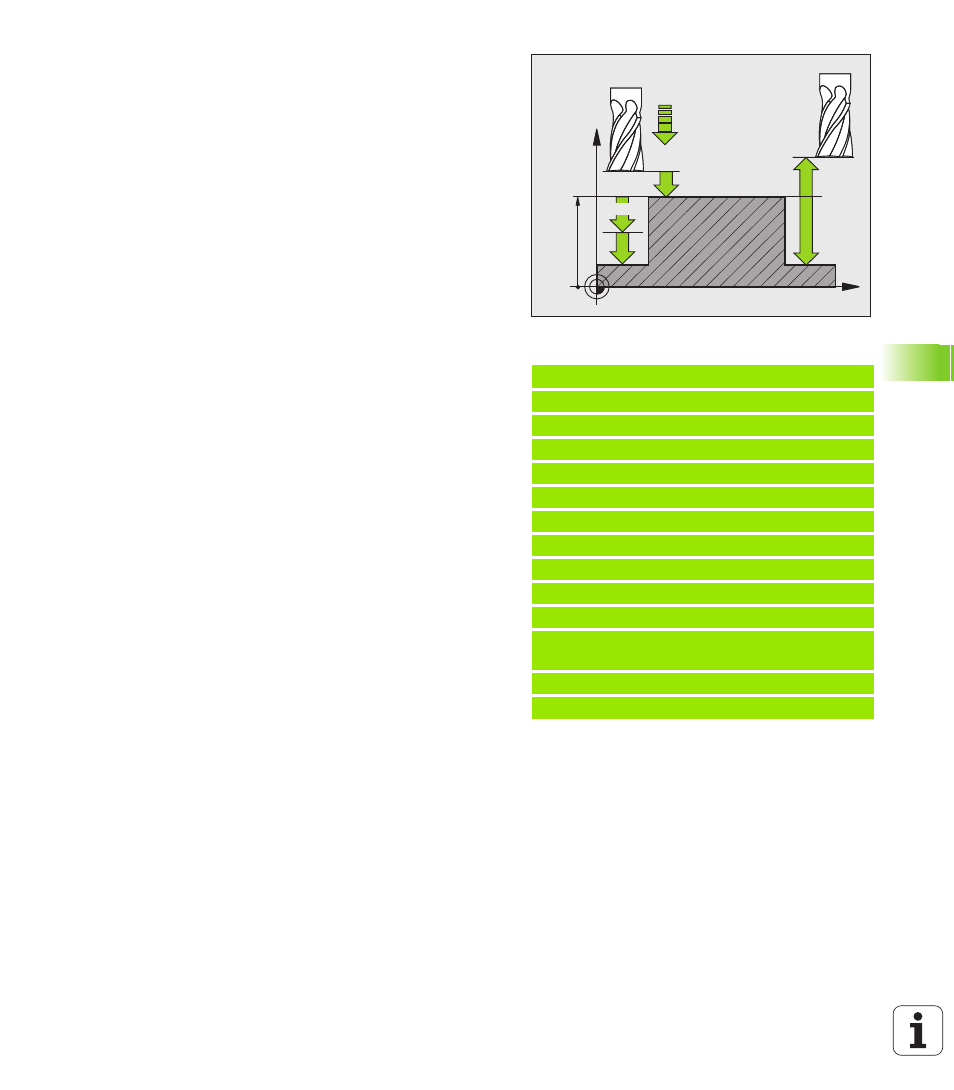

Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно стойки
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз подводится инструмент;
ввести значение больше 0.
Подача входа на глубину Q206: скорость
перемешения инструмента при перемещении на
глубину в мм/мин
Безопасное расстояние Q200 (инкрементно):
расстояние между лобовой стороной инструмента
и поверхностью заготовки
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Коэффицент перекрытия траектории Q370:
Q370 x радиус инструмента даёт врезание со
стороны k. Максимальное значение ввода: 1,9999
Пример: ЧУ-кадры
N80 G257 КРУГОВАЯ СТОЙКА
Q223=60 ;ДИАМЕТР ГОТ.ДЕТАЛИ
Q222=60 ;ДИАМ. ЗАГОТОВКИ
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q206=150 ;ПОДАЧА ВХОДА НА ГЛУБ.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q370=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
