Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) ISO programming
Страница 328
328
8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы
Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия (вершина
конуса отверстия)
Подача врезания Q206: скорость перемешения
инструмента при сверлении в мм/мин
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз врезается инструмент.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Количество снимаемого материала Q212
(инкрементно): значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
Минимальная глубина врезания Q205
(инкрементно): если введено количество снятия
материала, то УЧПУ ограничивает врезание на
заданное с Q205 значение
Расстояние опережения вверху Q258
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
врезания; значение при первом врезании
Расстояние опережения внизу Q259
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
врезания; значение при первом врезании
Пример: ЧУ-кадры
N110 G205 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ
СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=15 ;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.5 ;СНИМАЕМЫЙ МАТЕРИЛА
Q205=3
;МИН. ГЛУБИНА ВРЕЗАНИЯ
Q258=0.5 ;ДИСТАНЦИЯ
ОПЕРЕЖАЮЩЕГО
ОСТАНОВА ВВЕРХУ
Q259=1
;ДИСТАНЦИЯ
ОПЕРЕЖАЮЩЕГО
ОСТАНОВА ВНИЗУ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМАНИЕ
СТРУЖКИ
Q256=0.2 ;ВОЗВРАТ ПРИ ЛОМАНИИ
СТРУЖКИ
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
Q379=7.5 ;ТОЧКА СТАРТА
Q253=750 ;ПОДАЧА ПРЕДПОЗИЦ.

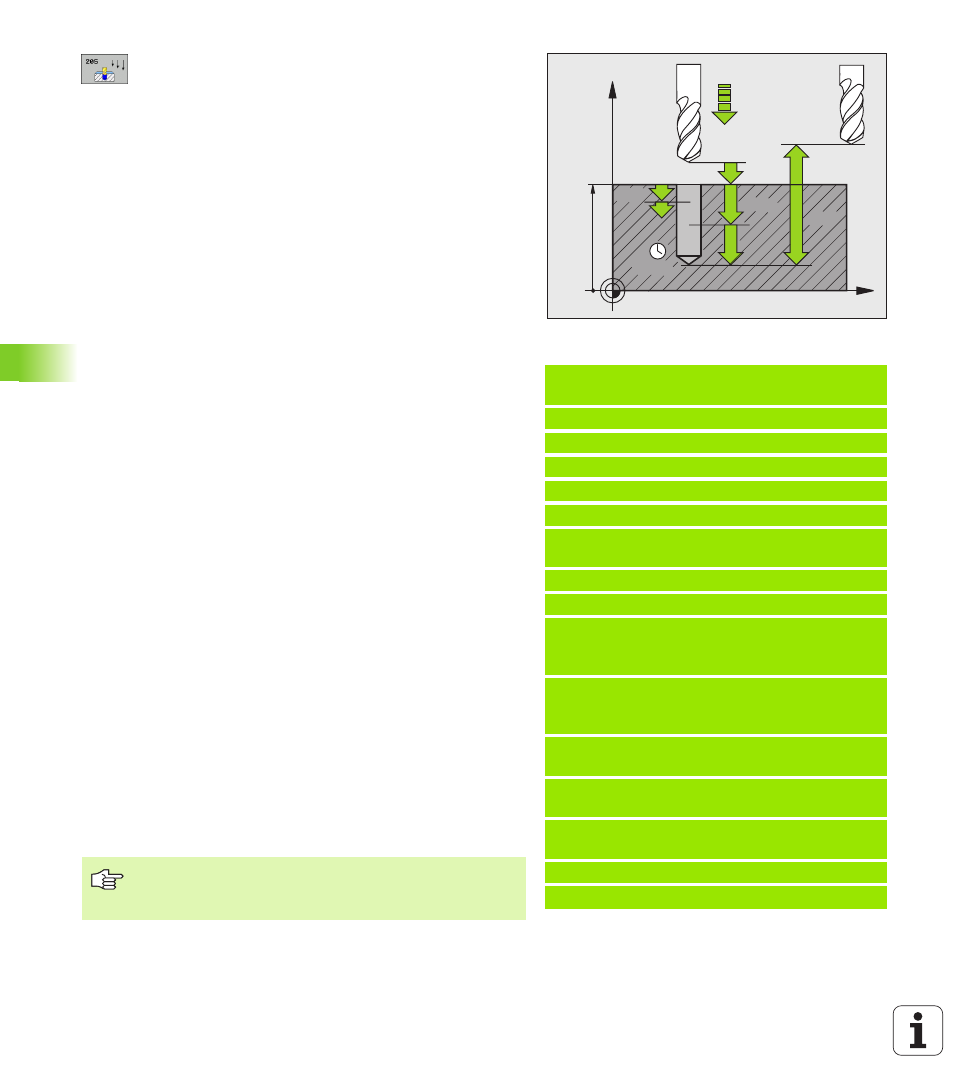

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Если вводится Q258 не равен Q259, то УЧПУ изменяет
равномерно расстояние опережения между первым и
последним врезанием.
