6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты
Исполнение винтовой линии
Таблица указывает соотношение рабочего направления,
направления вращения и коррекции на радиус для определённых
форм траектории.
Программирование винтовой линии
Полярные координаты-угол H: ввести в
прирощениях полный угол, под которым
инструмент перемещается по винтовой линии.
После ввода угла выбирается ось
инструмента с помощью клавиши выбора оси.
Координату для высоты винтовой линии ввести с
помощью инкрементных значений
Коррекцию радиуса G41/G42 ввести согласно
таблицы

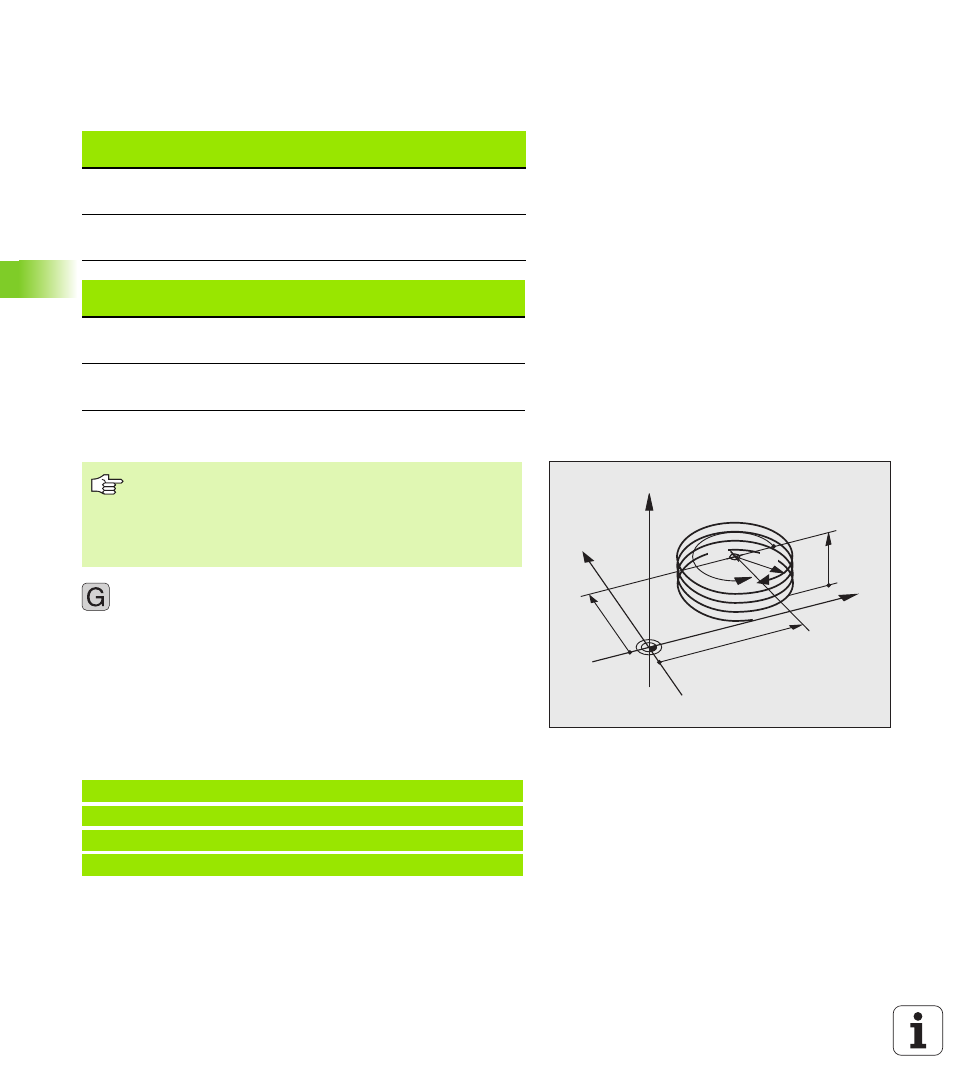

ЧУ-пример: резьба M6 x 1 мм с 5 витками
Внутренная
резьба
Направление
обработки
Напр.
вращения
Коррекция
нарадиус
правая
левая
Z+
Z+
G13
G12
G41
G42
правая
левая
Z–
Z–
G12
G13
G42
G41
Наружная
резьба
правая
левая
Z+
Z+
G13
G12
G42
G41
правая
левая
Z–
Z–
G12
G13
G41
G42
Y
X
Z
25
40
5
270°
R3
CC
Введите инкрементный общий угол G91 H с тем же
знаком числа, иначе инструмент может перемещаться
по неправильной траектории.
Для общего угла IPA можно ввести значение от
-99 999,9999° до +99 999,9999°.
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
