HEIDENHAIN TNC iTNC 530
261
6.6
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

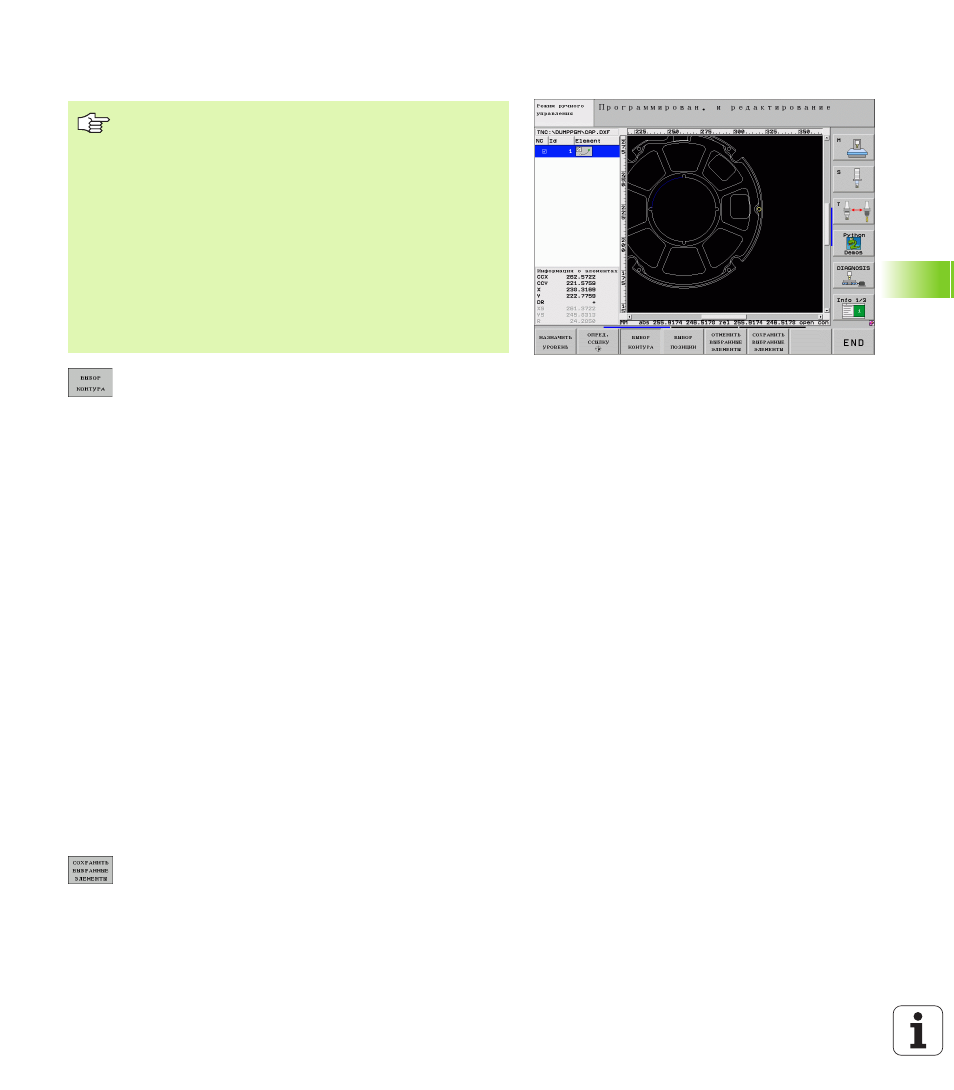

Выбор и сохранение в памяти контура
Выбрать режим для выбора контура: УЧПУ
выделяет указанные в левом окне уровни и
правое окно является активным для выбора
контура
Для выбора элемента контура: нажать левую
клавишу мыши на желаемом элементе контура.
УЧПУ изображает выбранный элемент синим
цветом. Одновременно УЧПУ указует выбранный
элемент с помощью символа (окружность или
прямая) в левом окне
Для выбора следующего элемента контура:
нажать левую клавишу мыши на желаемом
элементе контура. УЧПУ изображает выбранный
элемент синим цветом. Если возможно выбирать
дальшие элементы контура в набранном
направлении прохода, то УЧПУ обозначает их
зеленым цветом. Нажатием на последний
зеленый элемент принимаете все элементы в
программу контура. В лево окне УЧПУ указует все
избранные элементы контура. Маркроированные
еще зеленым цветом элементы УЧПУ указует без
крючка графе NC. Такие элементы не выдаются в
программу контура при записи в память
При небходимости можете отменять выборку уже
селекционированных элементов путем
кратковременного нажатия элемента в правом
окне, удерживая однако дополнительно клавишу
CTRL
Сохранение выбранных элементов контура в
программе с диалогом открытым текстом: УЧПУ
показывает рабочее окно, в котором можно ввести
произвольное название файла. Стандартная
настройка: название файла DXF. Если имя файла
DXF содержит спецзнаки или пробелы, тогда ЧПУ
заменяет этот знак символом подчеркивания
Для выбора контура, следует пользоваться сенсорной
клавиатурой на клавиатуре УЧПУ иши подключенной
через USB мышкой.
Если не используете программы контура в режиме
работы smarT.NC, тогда следует так определить
направление прохода при выборе контура, чтобы оно
совпадало с желаемым направлением обработки
bereinstimmt.
Следует так выбирать первый элемент контура, чтобы
выполнить подвод к нему без столкновений.
Если элементы контура лежат очень плотно друг с
другом, использовать функцию увеличивания/
уменьшения
