HEIDENHAIN iTNC 530
369
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

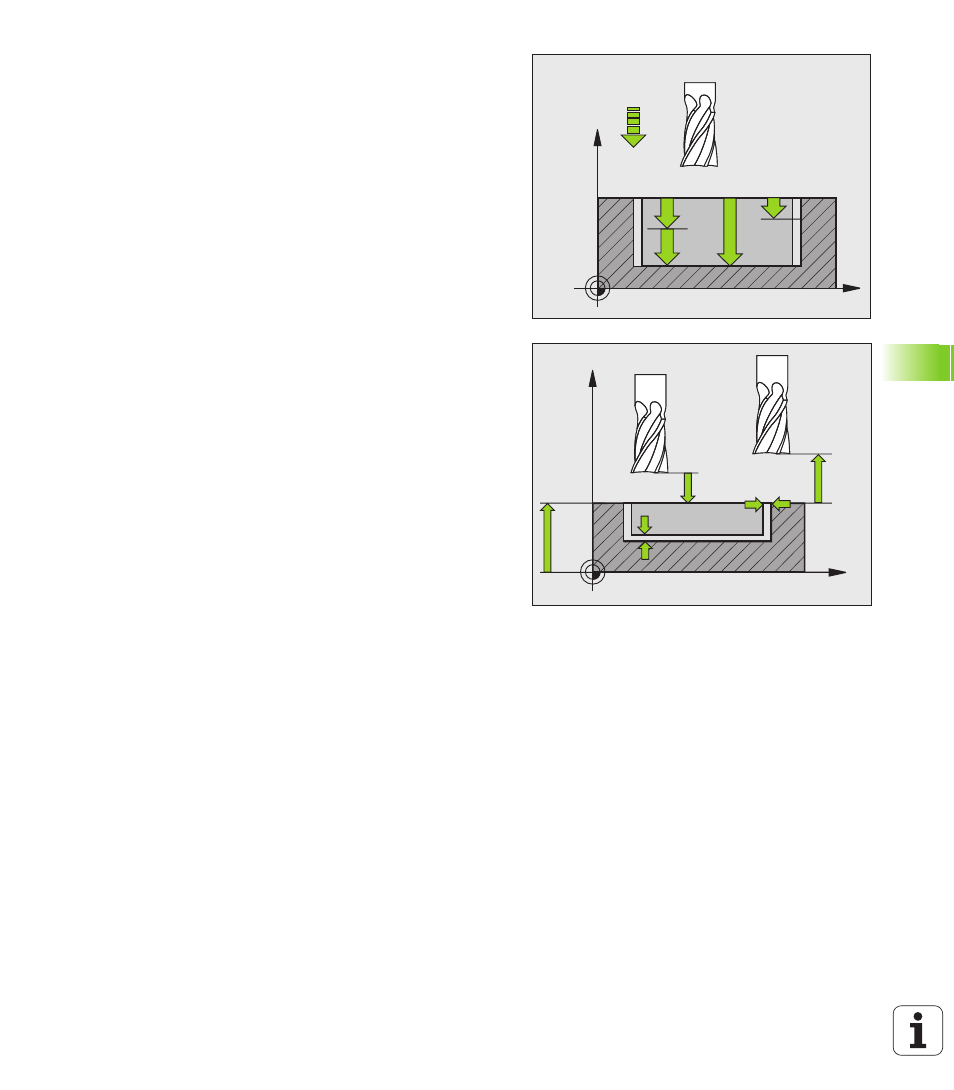

Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно кармана
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз подводится инструмент;
ввести значение больше 0.
Припуск на чистовую обработку на глубине
Q369 (инкрементно): припуск на чистовую
обработку для глубины
Подача входа на глубину Q206: скорость
перемешения инструмента при перемещении на
глубину в мм/мин
Врезание для чистовой обработки Q338
(инкрементно): размер, на который врезается
инструмент на оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка одним
врезанием
Безопасное расстояние Q200 (инкрементно):
расстояние между лобовой стороной инструмента
и поверхностью заготовки
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q20
Q20
Q36
Q36
