 Обьём обработки (0/1/2)Q215: определение
обьёма обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
 Длина канавки Q218 (значение паралелльно
главной оси плоскости обработки): ввести более
длинную сторону паза
 Ширина канавки Q219 (значение паралелльно
вспомогательной оси плоскости обработки):
ввести ширину паза; если вводится ширина паза
равна диаметру инструмента, то УЧПУ выполняет
только черновую обработку (фрезерование
продольного паза) Максимальная ширина канавки
при черновой обработке: двойной диаметр
инструмента
 Припуск на чистовую обработку стороны Q368
(инкрементно): припуск на чистовую обработку на
плоскости обработки.
 Поворот Q374 (абсолютно): угол, на который
поворочивается целый паз. Центр вращения
лежит на позиции, на которой находится
инструмент при вызове цикла.

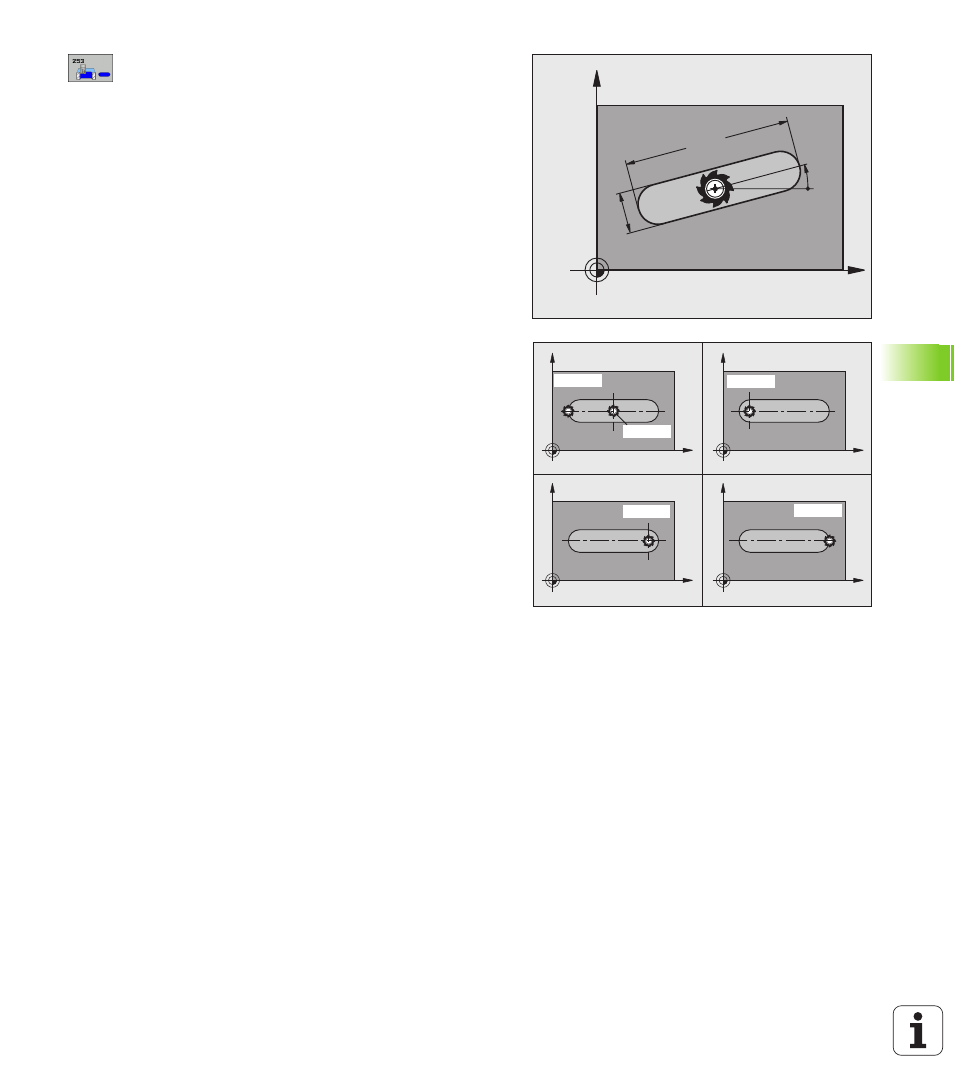

 Положение канавки (0/1/2/3/4)Q367: положение
канавки в отнесении к позиции инструмента при
вызове цикла (смотри рисунок справа по
середине):
0: Позиция инструмента = центр канавки
1: Позиция инструмента = левый конец канавки
2: Позиция инструмента = сентр левой окружности
канавки
3: Позиция инструмента = центр правой
окружности канавки
4: Позиция инструмента = правый конец канавки
 Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
 Вид фрезерования Q351: вид обработки
фрезерованием при M03:
+1 = попутное фрезерование
–1 = фрезерование встречное
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
