8 Программирование: циклы
8.7 SL-
цик
л
ы
с
фо
рмуло
й
ко
н
тур
а
Программа описания контура 1: карман А
Программа описания контура 2: карман В
“Суммарная ”-площадь

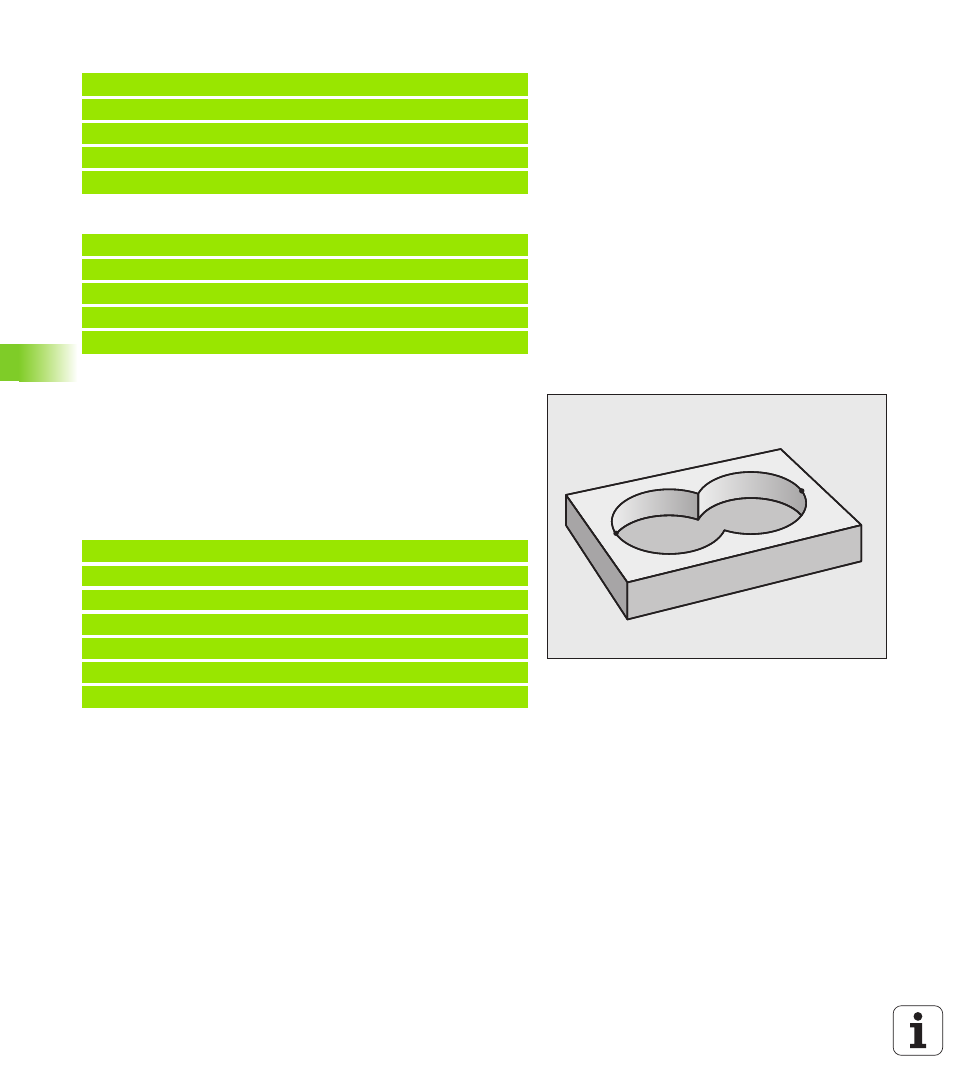

Обе составные поверхности A и B, включая совместную
поверхность перекрытия должны обрабатываться:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
%TASCHE_A G71 *
N10 G01 X+10 Y+50 G40 *
N20 I+35 J+50 *
N30 G02 X+10 Y+50 *
N99999999 %TASCHE_A G71 *
%TASCHE_B G71 *
N10 G01 X+90 Y+50 G40 *
N20 I+65 J+50 *
N30 G02 X+90 Y+50 *
N99999999 %TASCHE_B G71 *
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ *
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ *
N90 QC10 = QC1 | QC2 *
N100 ...
N110 ...
