212
5 Программирование: инструменты
5.3
Коррекция
инстр
умента

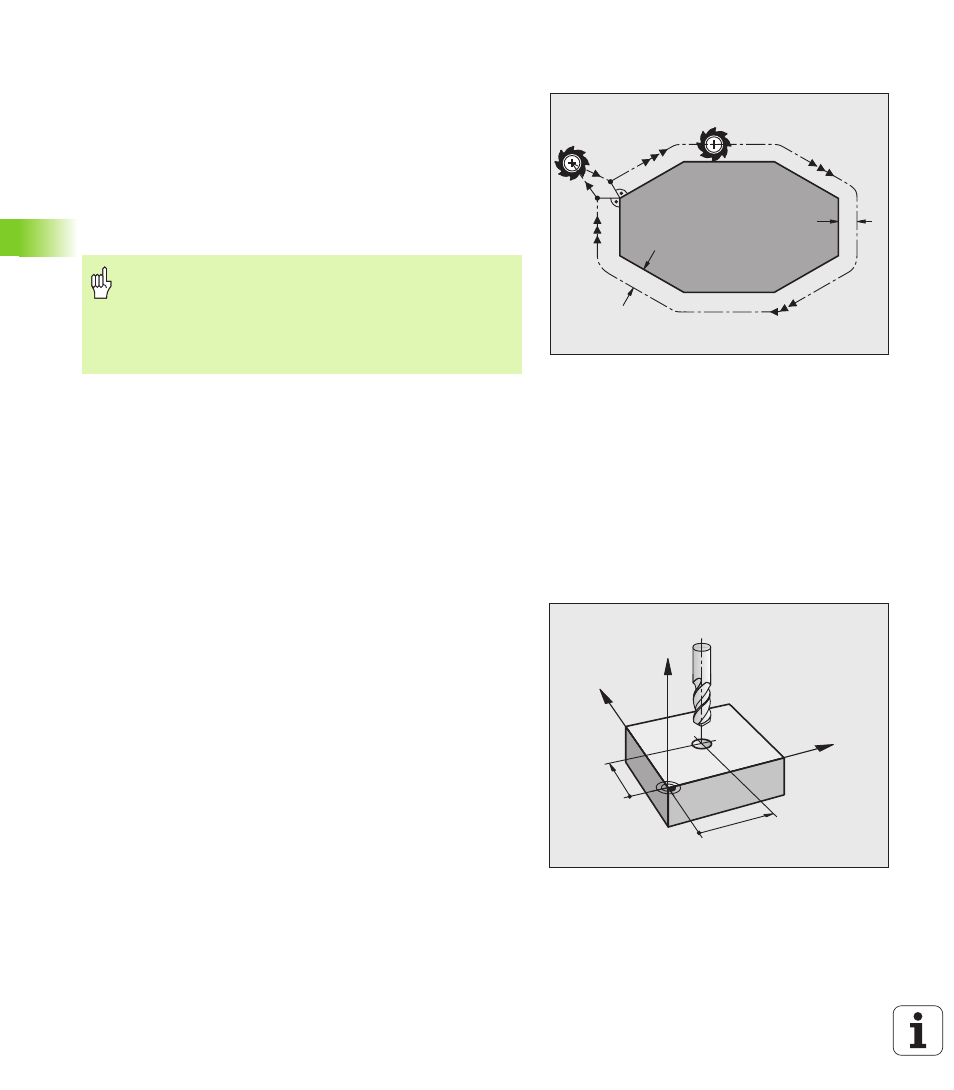

Коррекция на радиус инструмента
Кадр программы для движения инструмента содержит
RL или RR для коррекции на радиус
R+ или R–, для коррекции радиуса в случае перемещения
параллельного к оси
R0, если не должна производиться коррекция радиуса
Коррекция на радиус действует, как только будет вызван
инструмент и будет перемещаться с помощью кадра прямых на
плоскости обработки с RL или RR.
При коррекции на длину учитываются так значения дельта из
TOOL CALL-кадра как и из таблицы инструментов:
Значение коррекции = R + DR
TOOL CALL
+ DR
TAB
с
Движения по контуру без коррекции радиуса: G40
Инструмент перемещается на плоскости обработки с своим
центром по программированной траектории, или на
программированные координаты.
Применение: сверление, предпозиционирование.
R
R
G40
G41
УЧПУ отменяет коррекцию на радиус, если:
программируется кадр прямых с R0.
покидается с помощью функции DEP контур
программируется PGM CALL вызов
выбирается новая программа с PGM MGT.
R:
Радиус инструмента R из G99-записи или
таблицы инструментов
DR
TOOL CALL
:
Припуск DR для длины из T-записи (не
учитывается в индикации положения)
DR
TAB:
Погрешность DR для радиуса из таблицы
инструментов
Y
X
Z
X
Y
