260 6 Программирование: программирование контуров
6.6
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

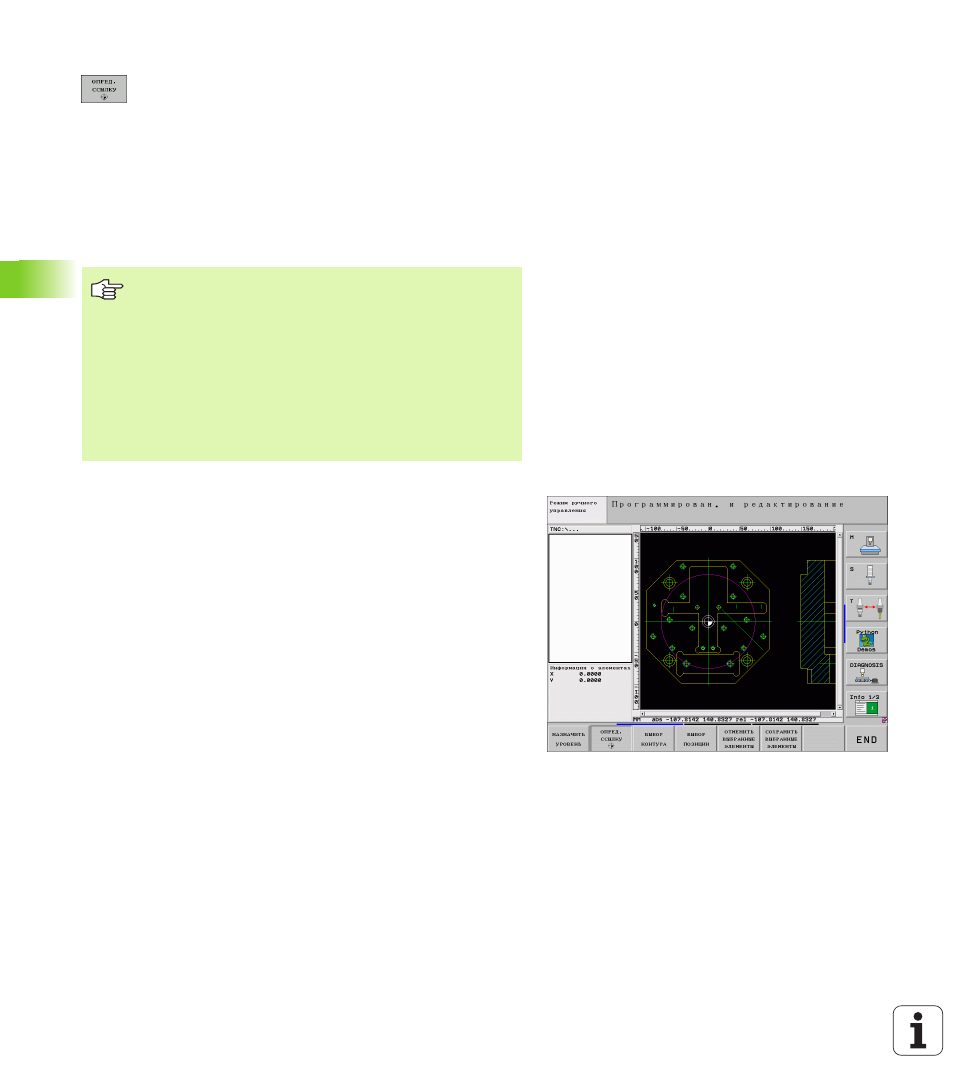

Выбор опорной точки в точке пересечения двух элементов
 Выбор режима определения опорной точки
 С помощью левой клавиши мыши щелкнуть на
первый элемент (прямая, полный круг или дуга
окружности): ЧПУ показывает с помощью звезды
подходящие для выбора опорные точки, лежащие
на выбранном элементе
 Левой клавшей мыи нажать на второй элемент
(прямая, круг или дуга окружности): ЧПУ
устанавливает символ опорной точки в точке
пересечения
Информация о элементах
TNC показывает на дисплее слева внизу, как далеко лежит
выбранная опорная точка от нулевой точки чертежа.
УЧПУ рассчитывает точку пересечения двух
элементов даже тогда, если лежит он на удлиннении
одного из этих элементов.
Если УЧПУ может рассчитывать несколько точек
пересечения, тогда управление выбирает ту точку,
которая лежит ближе второго элемента, набранного
нажатием клавиши мыши.
Если УЧПУ не в состоянии рассчитать точку
пересечения, тогда сбросывает уже маркированный
элемент.
