8 Программирование: циклы
8.6 SL-
цик
лы
ОБОЛОЧКА ЦИЛИНДРА фрезерование
распорки (цикл G129, ПО-опция 1)
С помощью этого цикла можно перенести определённый на
развёртке пруток на оболочку цилиндра. УЧПУ так установливает
инструмент в этом цикле, что стенки пробегают всегда
паралелльно друг к другу при активной коррекции на радиус.
Программировать траекторию центра прутка с указанием
коррекции на радиус инструмента. C помощью коррекции на
радиус определяется, изготовляет ли УЧПУ пруток попутно или
поперечно.
В конечных точках прутка УЧПУ прибаляет принципиально всегда
полуокружность, которой радиус соответствует половине ширины
прутка.
1 УЧПУ позиционирует инструмент над точкой старта
обработки. Точку старта УЧПУ раcсчитывает из ширины
прутка и диаметра инструмента. Эта точка лежит со
смещением на половину ширины прутка и диаметрa
инструмента раядом с первой, определенной в подпрограмме
контура точкой. Коррекция радиуса определяет, запускается

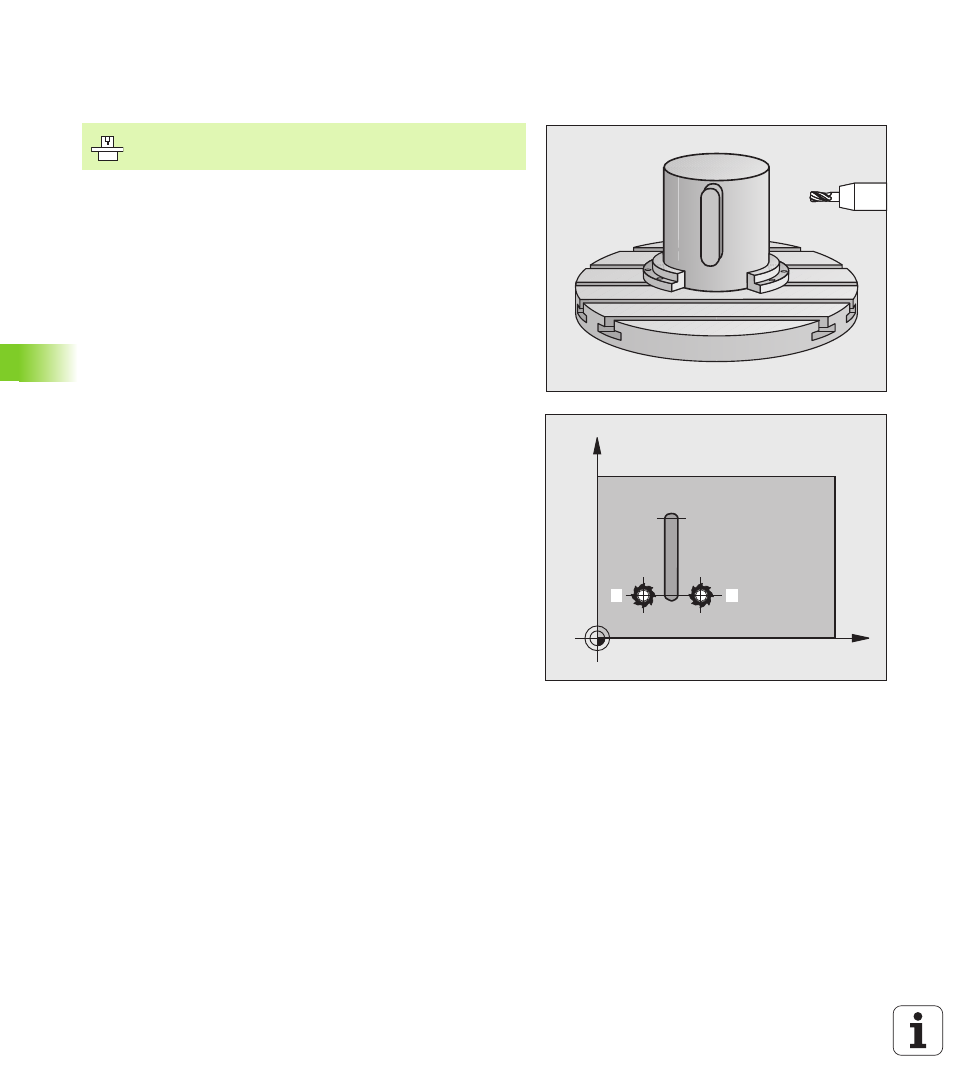

ли обработка с левой (
1
, RL=попутно) или с правой стороны от
распорки (
2
, RR=встречно) (смотри картина справа по
середине)
2 После позиционирования на первую глубину врезания УЧПУ,
инструмент перемещается по дуге окружности с подачей
фрезерования Q12 тангенциально к стенке прутка. При
необходимости учитывается припуск для чистовой обработки
со стороны.
3 На первой глубине врезания инструмент фрезерует с подачей
Q12 вдоль стенки прутка, до полного изготовления стойки
4 Затем инструмент перемещается тангенциально от стенки
прутка обратно к точке старта обработки
5 Эти шаги 2 до 4 повторяются, до достижения
программированной глубины фрезерования Q1
6 Затем инструмент возвращается на оси инструментов на
безопасную высоту или на программированную в последнем
перед циклом позицию (зависит от параметра станка 7420)
C
Z
1
2
Станок и УЧПУ должны быть подготовлены
производителем станков.
