8 Программирование: циклы
8.6 SL-
цик
лы

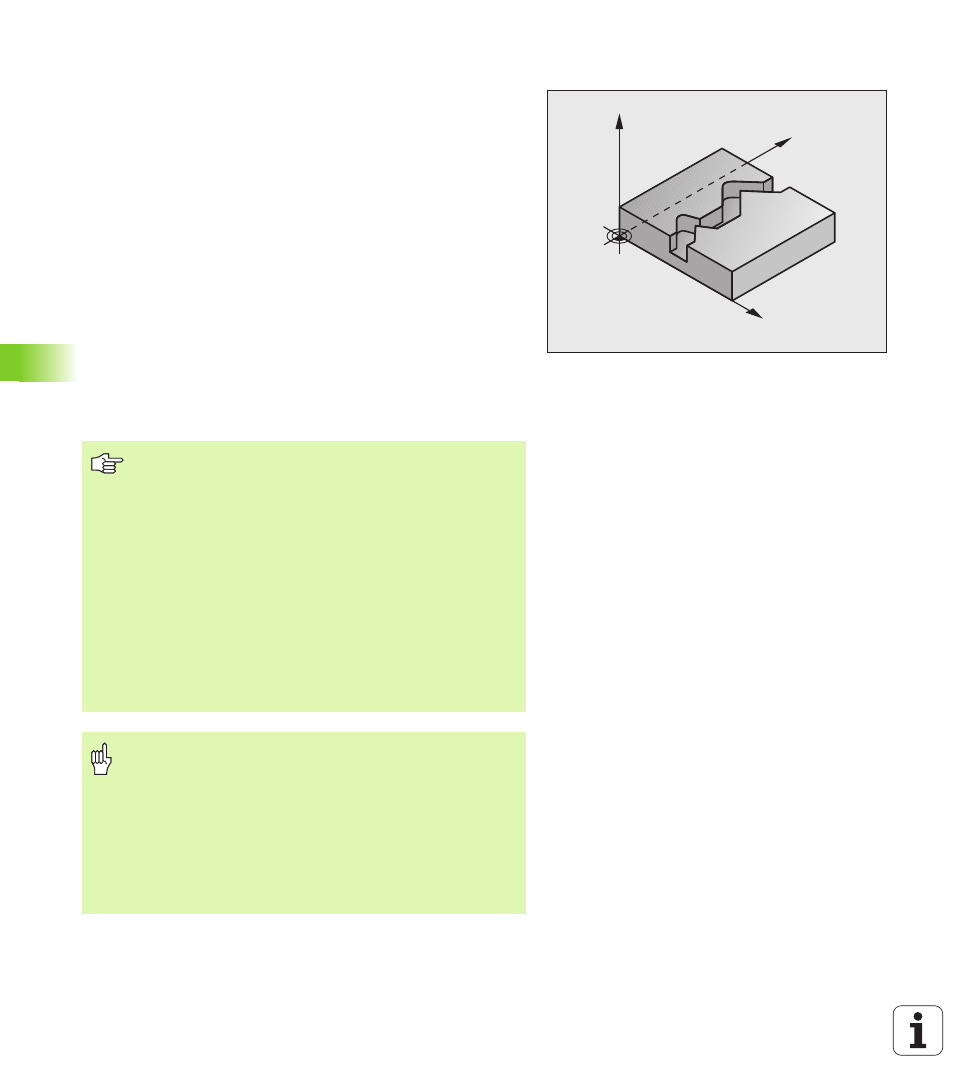

ЛИНИЯ КОНТУРА (цикл G125)
С помощью этого цикла можно вместе с циклом G37 KОНТУР -
обрабатывать „открытые“ контуры: начало и конец контура не
совпадают.
Цикл G125 ЛИНИЯ КОНТУРА предоставляет значительные
преимущества по сравнении с обработкой разомкнутых контуров
с предложениями позиционирования:
УЧПУ контролирует обработку на появление меток и
повреждений контура. Проверка контура с помощью тестовой
графики
Если радиус инстумента очень большой, то следует
дополнительно обрабатывать контур на внутренних углах
Обработку можно выполнять непрерывно попутным или
встречным движеним. Вид фрезерования даже сохраняется,
если контуры симметрически отражаются
В случае нескольких врезаний УЧПУ может перемещать
инструмент туда и обратно: таким образом сокращается время
обработки
Можно ввести припуски, чтобы несколькими проходами
выполнять черновую и чистовую обработку
Y
X
Z
Обратите внимание перед программированием
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
УЧПУ учитывает первую метку (Label) из цикла G37
КОНТУР.
Память для SL-цикла ограничена. Можете в одном SL-
цикле программировать нпр. максимально 1024
предложений прямых.
Цикл G120 ДАННЫЕ КОНТУРА не требуются.
Программированные непосредственно после цикла
G125 в состовном размере позиции относятся к
положению инструмента в конце цикла.
Внимание опасность столкновения!
Для избежания возможных столкновений:
Не программировать непосредственно после цикла
G125 в состовном размере позиции относятся к
положению инструмента в конце цикла.
На всех главных осях подвести к определенной
(абсолютной) позиции, так как позиция инструмента
не совподает в конце цикла с положением в начале
цикла.
