D15: PRINT: вывод текстов или
значений параметров Q
С помощью функции D15: PRINT можно выводить значения Q-
параметров и сообщения об ошибках через интерфейс данных, на
пример на принтер. Если сохраняем значения для внутреннего
использования или выдаём их на ПЭВМ, то ЧПУ запоминает эти
данные в файле %FN 15RUN.A (выдача во время прогона
программы ) или в файле %FN15SIM.A (выдача во время теста
программы). Выдача осуществляестя буферизованной и
наступает в концу PGM, даже если оператор приостановить PGM.
При виде производства отдельными блоками передача данных
наступает в конце блока.
Вывод диалогов и сообщений об ошибках с помощью D15:
PRINT “Числовое значение”
Пример: выдача номера диалога 20
Вывод диалогов и Q-параметров с помощью D15: PRINT “Q-
параметры”
Пример испрользования: протоколирование измерения
обрабатываемой детали.
Вы можете выдавать до шести Q-параметров и числовых
значений одновременно.
Пример: выдача диалога 1 и числового значения Q1
D19: PLC: передача значений в PLC
С помощью функции D19: PLC можно передавать до двух
числовых значений или Q-параметров в PLC.
Величина шага и единицы измерения: 0,1 µm или 0,0001°
Пример: числовое значение 10 (соответствует 1µm или 0,001°)
передать в PLC

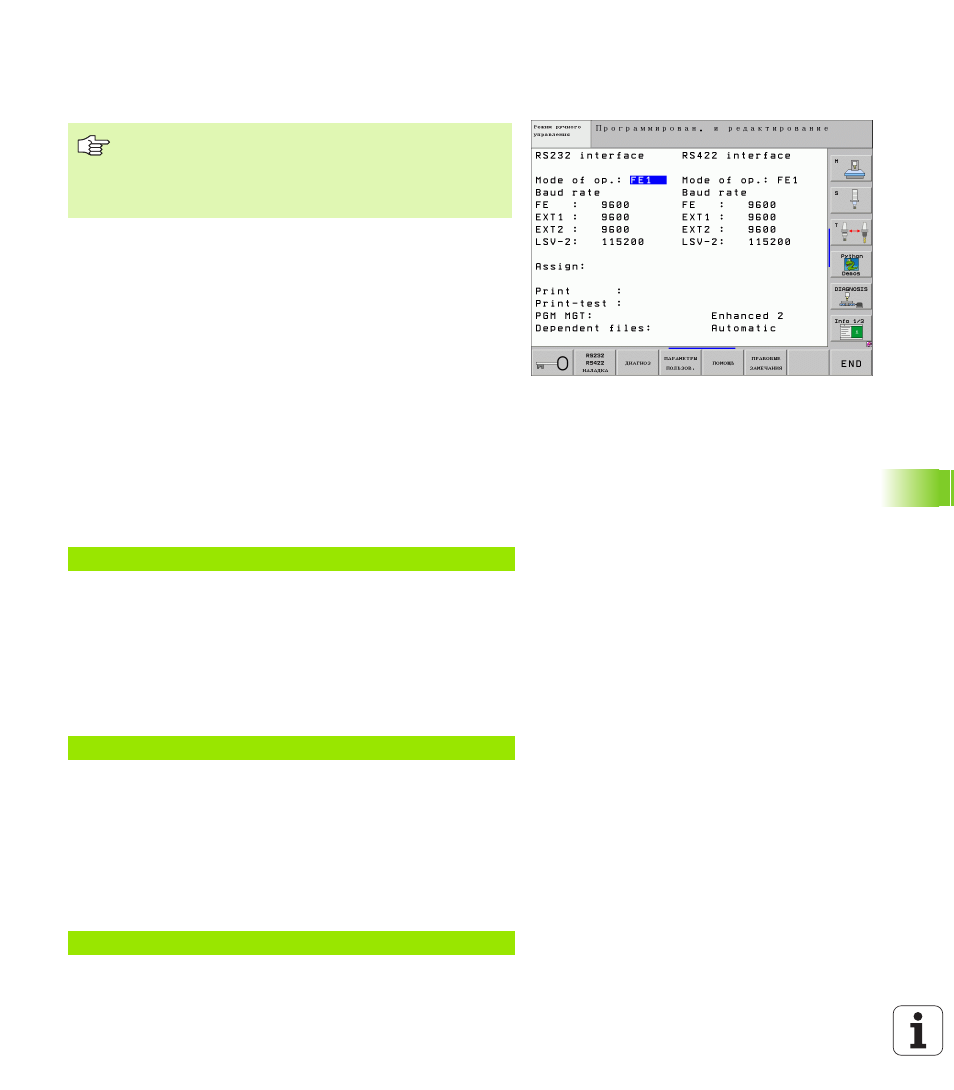

Настройка интерфейса данных: в пункте меню
(ПЕЧАТЬ) PRINT или PRINT-TEST (ТЕСТ ПЕЧАТИ)
определить тракт, на котором ЧПУ должно запоминать
тексты или значения Q-параметров, смотри
„Распределение”, страница 634.
Числовое значение от 0 до 99: Диалоги для цикли производителя
начиная с 100:
PLC-сообщения об ошибках
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
N56 D19 P01 +10 P02 +Q3 *
