HEIDENHAIN iTNC 530 363
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

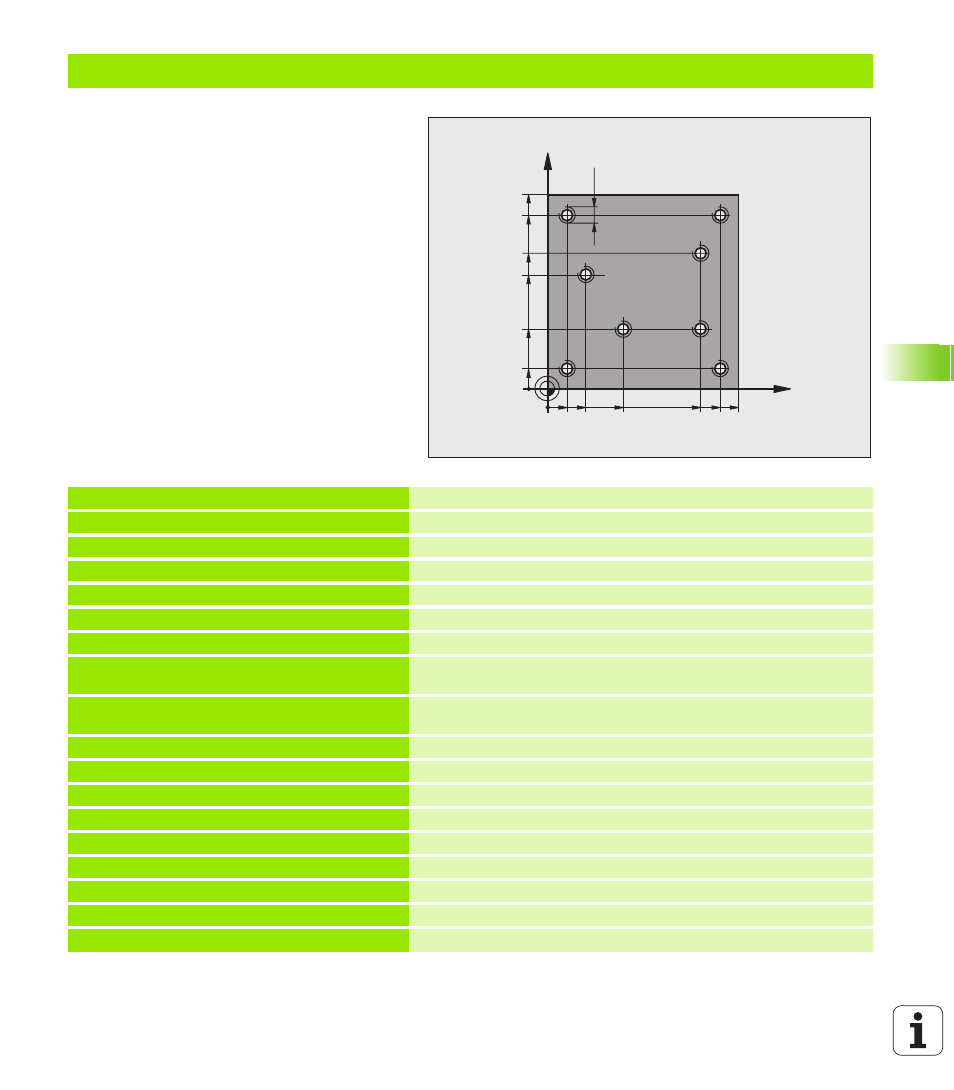

Пример: циклы сверления в соединении с таблицой точек
Координаты сверления сохраняются в
таблицы точек TAB1.PNT и вызываются УЧПУ
с G79 PAT.
Радиусы инструментоы так избранны, что все
рабочие шаги видны в графике теста.
Выполнение программы
„ Центрирование
„ Сверление
„ Нарезание внутренной резьбы
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Определение инструмента центровое сверло
N40 G99 T2 L+0 R+2,4 * Определение инструмента сверло
N50 G99 T3 L+0 R+3 * Определение инструмента резбонарезатель
N60 T1 G17 S5000 * Вызов инструмента центровое сверло
N70 G01 G40 Z+10 F5000 * Перемещение инструмента на безопасную высоту (F
программировать со значением,
УЧПУ позиционирует после каждого цикла на безопасную
высоту)
N80 %:PAT: “TAB1“ * Определение таблицы точек
N90 G200 СВЕРЛЕНИЕ Определение цикла Центрирование
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-2 ;ГЛУБИНА
Q206=150 ;F ВРЕЗАНИЕ НА ГЛУБИНУ
Q202=2
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;F-ВРЕМЯ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ. Объязательно ввести 0, действует из таблицы точек
Q204=0 ;2-ОЕ БЕЗ.РАССТ. Объязательно ввести 0, действует из таблицы точек
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
