6.1 Движения инструмента
Функции траектории

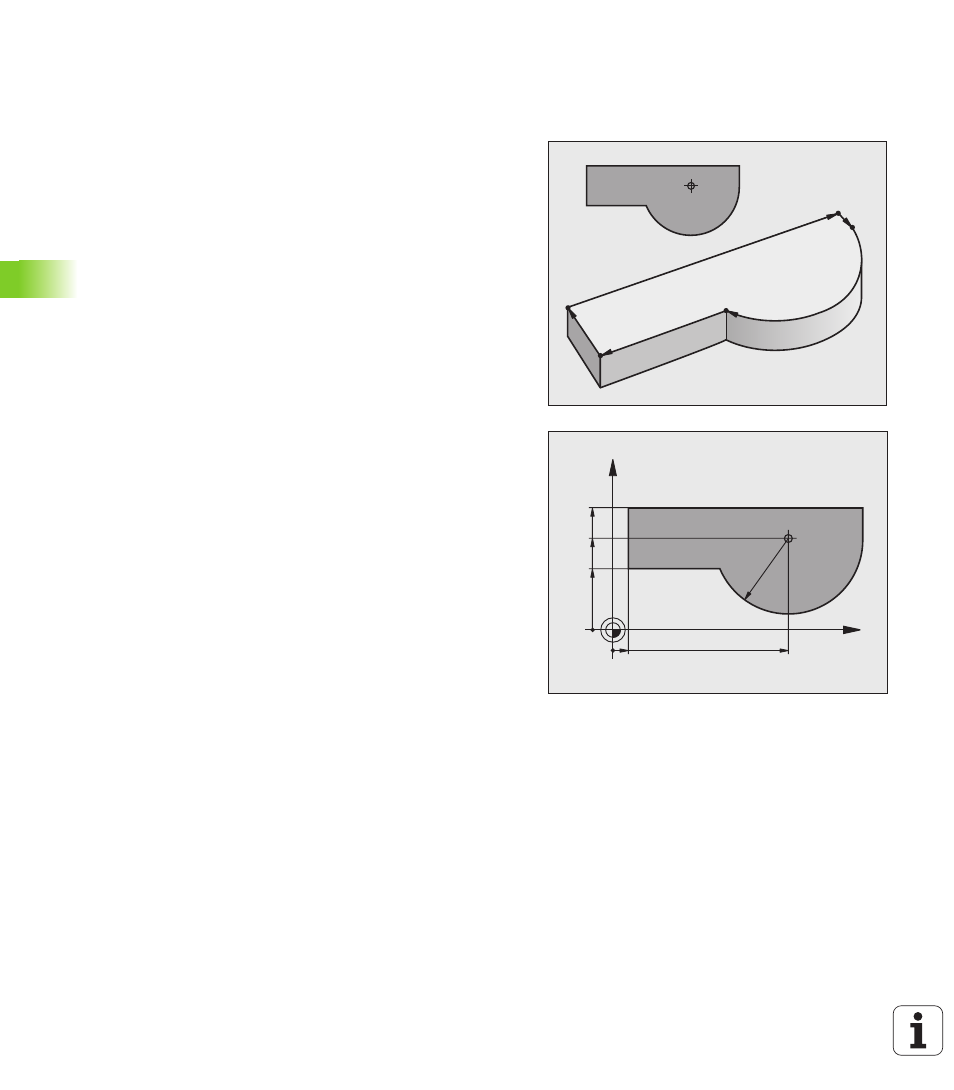

Контур загатовки состоит обычно из нескольких элементов
контура, как прямые и дуги окружности. С помощью функции
траектории программируете движения инструмента для прямых
и дуг окружности.
Дополнительные функции M
С помощью дополнительных функций УЧПУ управляется
выполнением программы, нпр. перерывом в отработке
программы
функциями станка, как включение и выключение оборотов
шпинделя и СОЖ
поведением инструмента на траектории
подпрограммы и повторения части
программы
Повторяющиеся шаги обработки вводится только один раз в
качестве подпрограммы или повторения части программы. Если
следует выполнить часть программы только в определённых
условиях, то надо назначить эти шаги программы в качестве
подпрограммы. Дополнительно программа обработки может
вызвать другую программу обработки и отработать её.
Программирование подпрграмм и повторений части программы
описано в главе 10.
Программирование с помощью Q-параметров
В программе обработки Q-параметры замещают числовые
значения: Q-параметру присваивается в другом месте числовое
значение. С помощью Q-параметров можно программировать
математические функции, управляющие выполнением
программы или описывающие контур.
Кроме того можете с помощью Q-параметр-программирования
проводить измерения во время прогона программы, используя
3D-импульсную систему.
Программирование с помощью Q-параметров описано в главе 11.
G01
G01
CC
G02
G01
X
Y
R40
115=I
10
80
60=J
40
