HEIDENHAIN iTNC 530
513
9.10
Определи
ть
пов
е
дение
при
по
зициониров
ании
ф
у
нкции
PLANE
Примеры для станка с C-поворотным столом и A-наклонным
столом. Программированная функция:
PLANE SPATIAL SPA+0 SPB+45 SPC+0

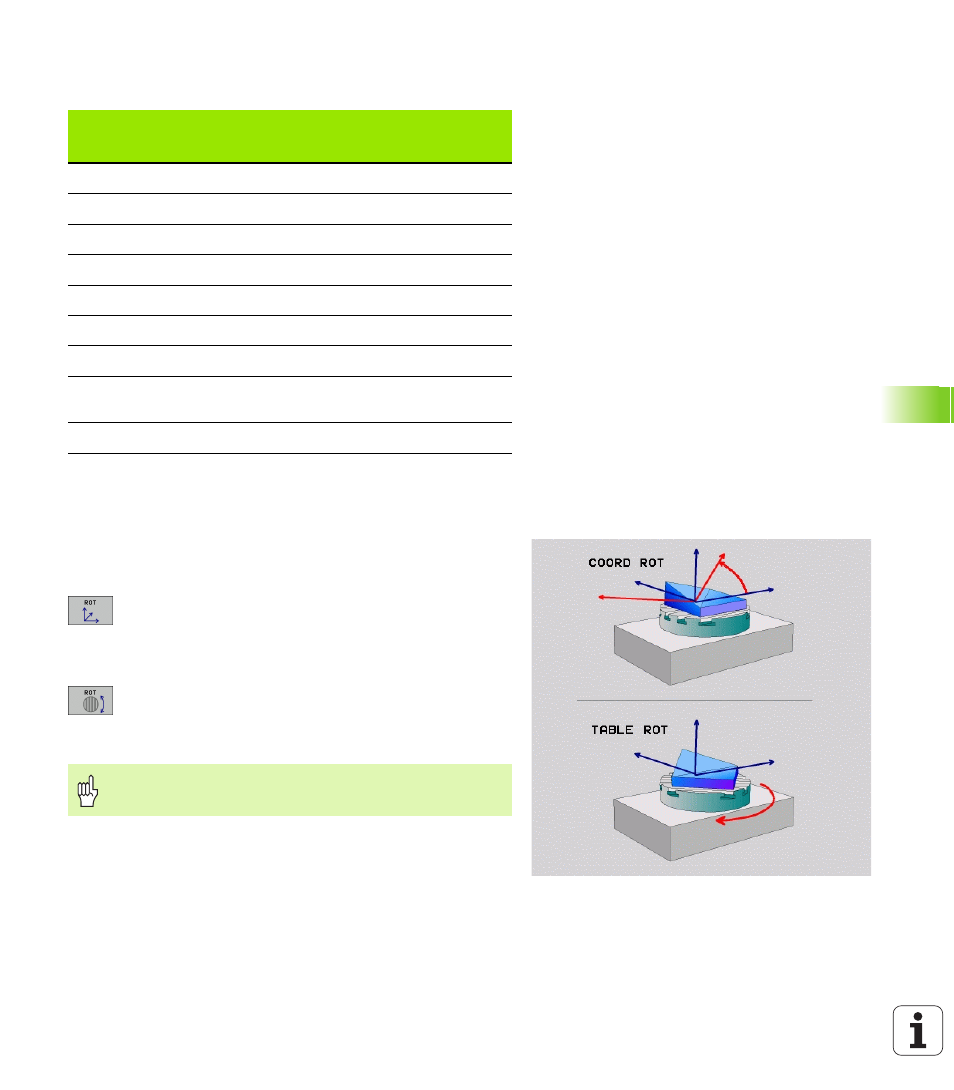

Выбор вида трансформации
(ввод опционально)
Для станков с поворотным C-столом, находится в распоряжении
функция, с помощью которой можете определить вид
трансформации:
COORD ROT определяет, что функция PLANE
должна поворочивать систему координат на
дефинированный угол. Поворотный стол не
перемещается, компенсация вращения
выполняется арифметически
TABLE ROT определяет, что функция PLANE
должна поворочивать стол на дефинированный
угол наклона. Компенсайия выполняется путем
поворота обрабатываемой детали
Конечный
выключатель
Позиция
старта
SEQ
Результат
установления
осей
Без
A+0, C+0
не прогр.
A+45, C+90
Без
A+0, C+0
+
A+45, C+90
Без
A+0, C+0
–
A–45, C–90
Без
A+0, C-105
не прогр.
A–45, C–90
Без
A+0, C-105
+
A+45, C+90
Без
A+0, C-105
–
A–45, C–90
–90 < A < +10
A+0, C+0
не прогр.
A–45, C–90
–90 < A < +10
A+0, C+0
+
Сообщение об
ошибках
Без
A+0, C-135
+
A+45, C+90
При использовании функции PLANE AXIS функции
COORD ROT и TABLE ROT не действуют.
