2 Ручное управление и наладка
2.2
Пере
мещение
рабо
чих
органов
Дисплей

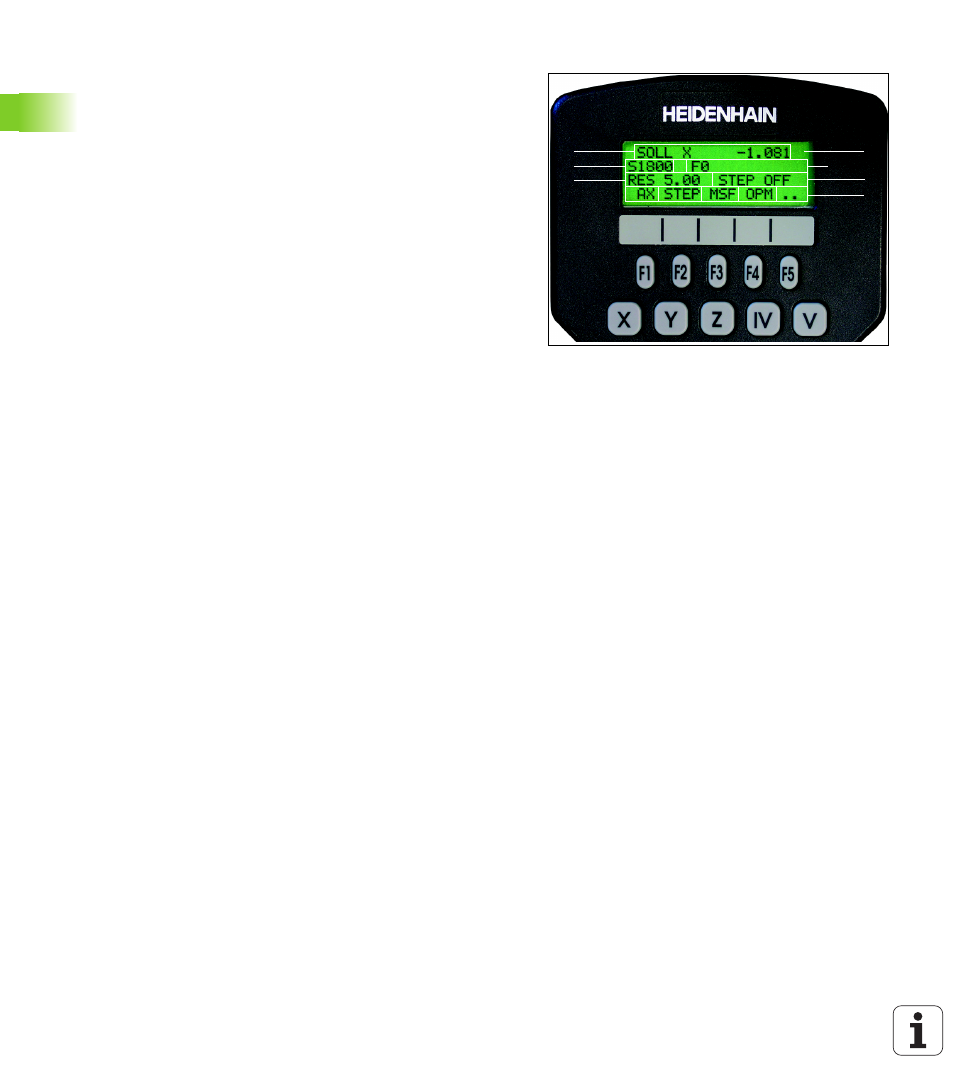

Дисплей маховичка (смотри картина) состоит из 4 строк. ЧПУ
показывает на нем следующую информацию:
Выбор перемещаемой оси
Главные оси X, Y и Z, как и две дальшие, определяемые
производителем станков оси, можете активировать
непосредственно кнопками выбора оси. Если станок распологает
виртуальной осью VT или другими осями, то следует действовать
следующим образом:
Нажать softkey маховичка F1 (AX) нажать: TNC показывает на
дисплее маховичка все активные оси. Активная в данный
момент ось мерцает
Желаемую ось с softkeys маховичка F1 (->) или F2 (<-) выбрать
и с помощью softkey F3 (OK) потдвердить
Настройка чувствительности маховичка
Чувствительность маховичка определяет, какой путь должна
пройти ось за один поворот маховичка. Определяемые значения
чувствительности жестко настроены и можно их выбирать
непосредственно с помощью клавиш со стрелкой маховичка
(только если размер шага не является активным).
Настроиваемые чувствительности: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/
10/20 [мм/поворот или градусы/поворот]
1
3
8
2
4 до 7
9
10
1
SOLL X+1.563: Вид индикации положения и позицию
выбранной оси
2
*: STIB (управление работает)
3
S1000: Актуальная скорость вращения шпинделя
4
F500: Актуальная подача, с которой выбранная ось
перемещается в данный момент
5
E: появилась ошибка
6
3D: функция наклона плоскости обработки является активной
7
2D: функция базисного поворота является активной
8
RES 5.0: активное разрешение маховичка. Путь в мм/поворот
(°/поворот в случае осей поворота), проходимый избранной
осью при одном повороте маховичка
9
STEP ON или OFF: Пошаговое позиционирование активное
или неактивное. При активной функции УЧПУ указывает
дополнительно активный шаг перемещения
10
Строка с softkey: выыбор разных функций, описание в
последующих главах
