ки 13.14 Ввод ограничений диапазона
перемещения, индикация
нулевой точки
Применение
Внутри максимального диапазона перемещения можете
ограничить действительно полезную путь перемещения для осей
координат.
Пример применения: защита подаппаратуры от столкновений.
Максимальный диапазон перемещения ограничен конечным
выключателем программного оеспечения. Действительно
полезный путь перемещения ограничивается с помощью MOD-
функции ДИАПАЗОН ПЕРЕМЕЩЕНИЯ: для этого введите
максимальные значения в положительном и отрицательном
направлении осей, в отнесении к нулевой точке станка. Если Ваш
станок распологает несколькими диапазонами перемещения,
можете установить ограничение для каждого диапазона
перемещения отдельно (программируемая клавиша ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ (1) до ДИАПАЗОН ПЕРЕМЕЩЕНИЯ (3)).
Работа без ограничения диапазона
перемещения
Для осей координат, которые должны быть перемещены без
ограничения диапазона перемещения, введите максимальный
путь перемещения ЧПУ (+/- 99999 mm) как ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ.

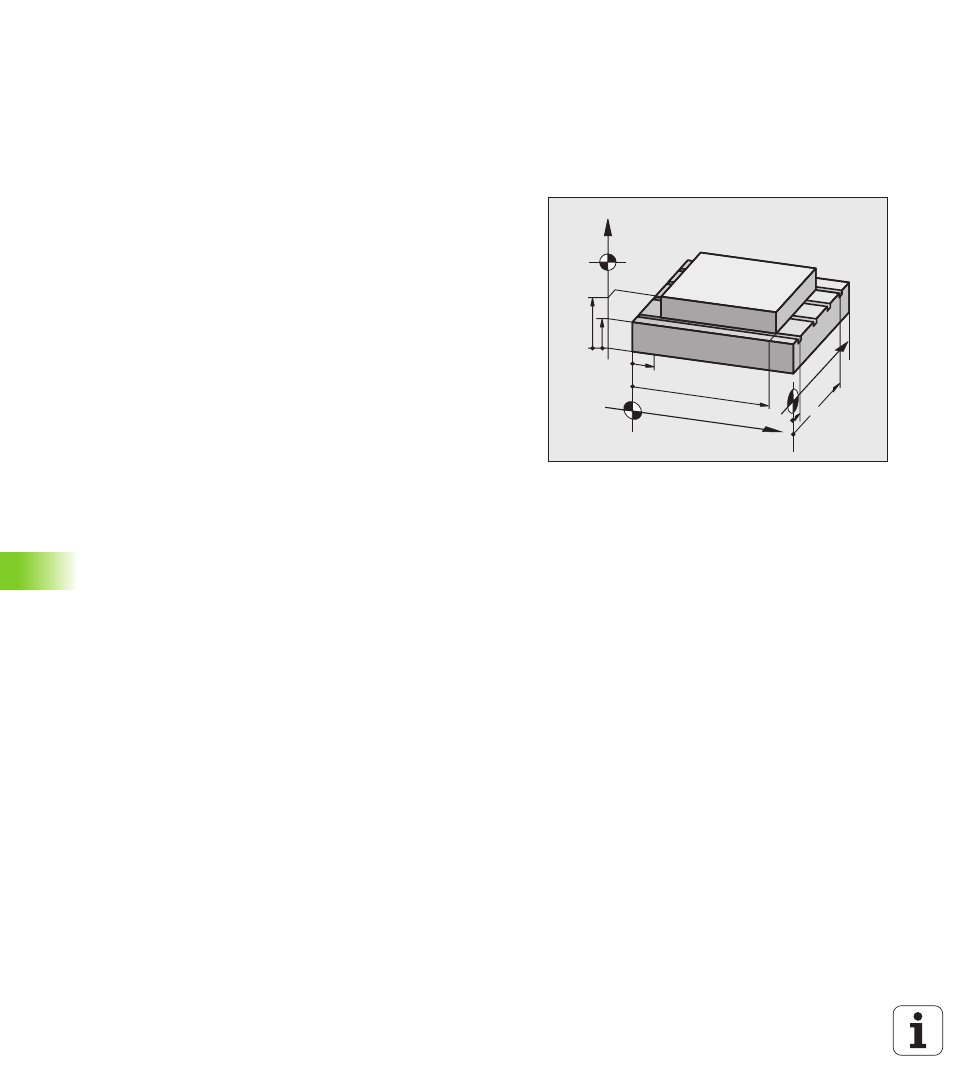

Z
Y
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
