ВОЗВРАТНОЕ ЗЕНКОВАНИЕ (цикл G204)
С помощью этого цикла выполняются углубления, находящиеся
на нижней стороне детали.

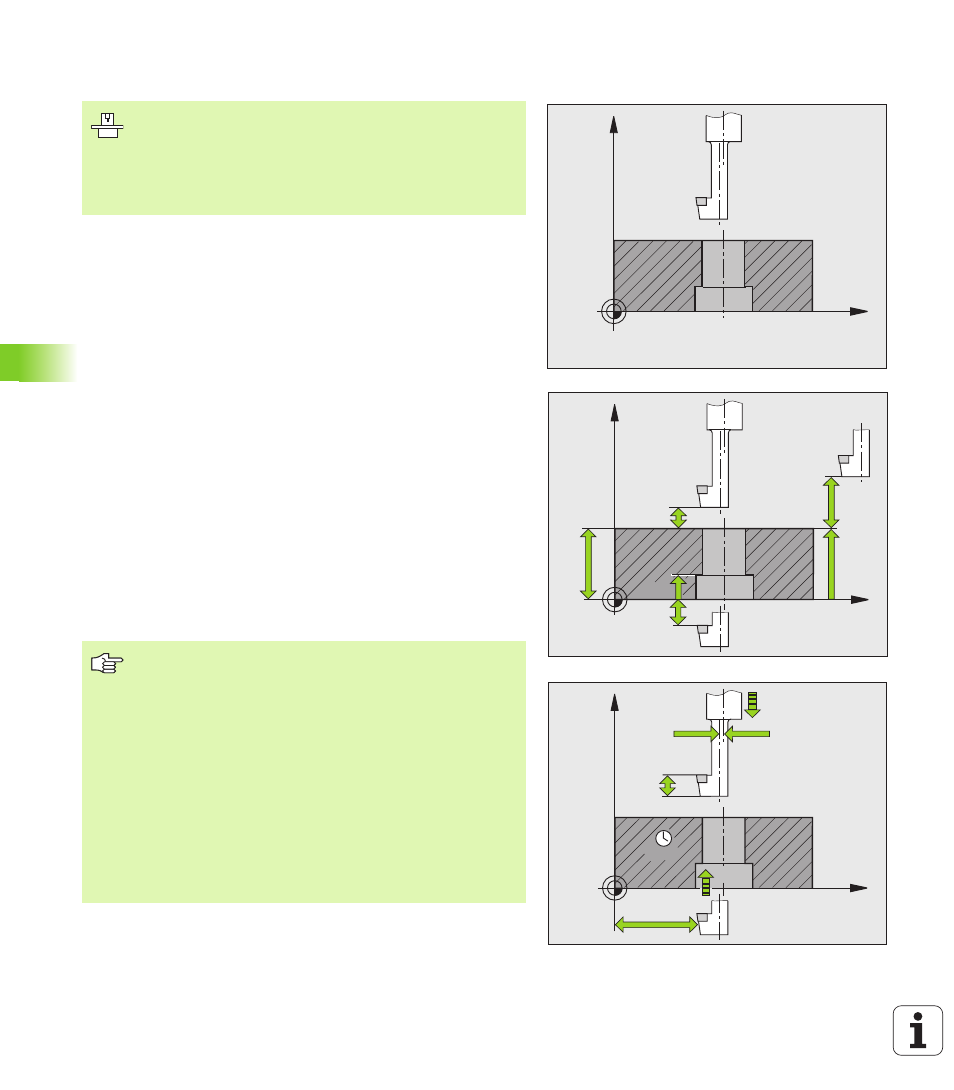

1 TNC позиционирует инструмент на оси шпинделя на
ускоренной подачи на безопасное расстояние над
поверхностью заготовки
2 Там УЧПУ осуществляет угловую ориентацию шпинделя на 0°-
позицию и смещает инструмент на размер эксцентрика
3 Затем инструмент погружается с подачей
предпозиционирования в предсверлённое отверстие, а
именно пока лезвие достигнет расстояния безопасности ниже
нижней грани детали
4 УЧПУ перемещает сейчас инструмент обратн в центр
отверстия, включает шпиндель и при необходимости СОЖ и
передвигается с подачей зенковки на заданную глубину
зенковки
5 Если введено, инструмент остается на дне углубления и
выходит затем из отверстия, осуществляет угловую
ориентацию шпинделя и смещает снова на размер
эксцентрика
6 Затем УЧПУ перемещает инструмент с подачей
предпозиционирования обратно на безопасное расстояние и
оттуда – если введено – на ускоренной подачи на 2-ое
безопасное расстояние.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
Станок и УЧПУ должны быть подготовлены
производителем станков.
Цикл используется только на станках с управляемым
шпинделем.
Цикл работает только с обратными борштангами.
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус G40.
Знак числа параметра цикла Глубина определяет
направление обработки при зенковании. Внимание:
положительный знак числа зенкерует в направлении
положительной оси шпинделя.
Так ввести длину инструмента, чтобы не лезьвие а
нижная кромка борштанги была замерена.
УЧПУ учитывает при расчёте точки старта
зенкерования длину лезьвия борштанги и толщину
материала.
