HEIDENHAIN iTNC 530
479
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

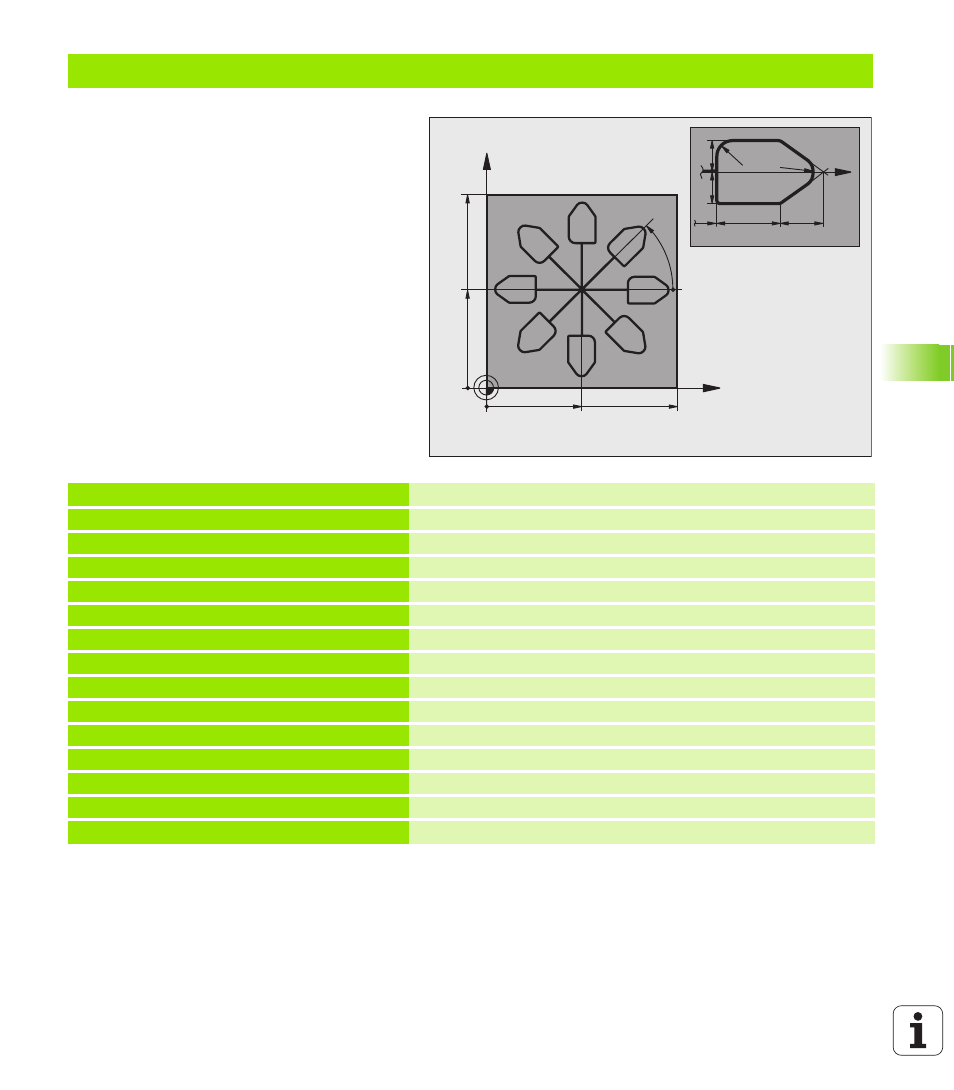

Пример: цикли пересчёта координат
Выполнение программы
Пересчёты координат в главной
программе
Обработка в подпрограмме, смотри
%KOUMR G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Определение заготовки
N20 G31 G90 X+130 Y+130 Z+0 *
N30 G99 T1 L+0 R+1 *
Определение инструмента
N40 T1 G17 S3500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Отвод инструмента от загатовки
N60 G54 X+65 Y+65 *
Перемещение нулевой точки в центр
N70 L1,0 *
Вызов обработки фрезерованием
N80 G98 L10 *
Установка метки для повторения части программы
N90 G73 G91 H+45 *
Поворот на 45° в прирощениях
N100 L1,0 *
Вызов обработки фрезерованием
N110 L10,6 *
Возврат к LBL 10; в общем шесть раз
N120 G73 G90 H+0
Сброс поворота
N130 G54 X+0 Y+0 *
Сброс смещения нулевой точки
N140 G00 Z+250 M2 *
Свободный ход инструмента, конец программы
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5
10
10
