648 13 MOD-функции
13.9
Пред
став
л
ение
обрабатыв
ае
м
ой
де
тали
в
рабо
че
м
по
странств
е
13.9 Представление
обрабатываемой детали в
рабочем постранстве
Применение
В режиме работы Тест программы можете проверить положение
загатовки в рабочем пространстве станка графически и
активировать контроль рабочего пространства в режиме работы
Тест программы:

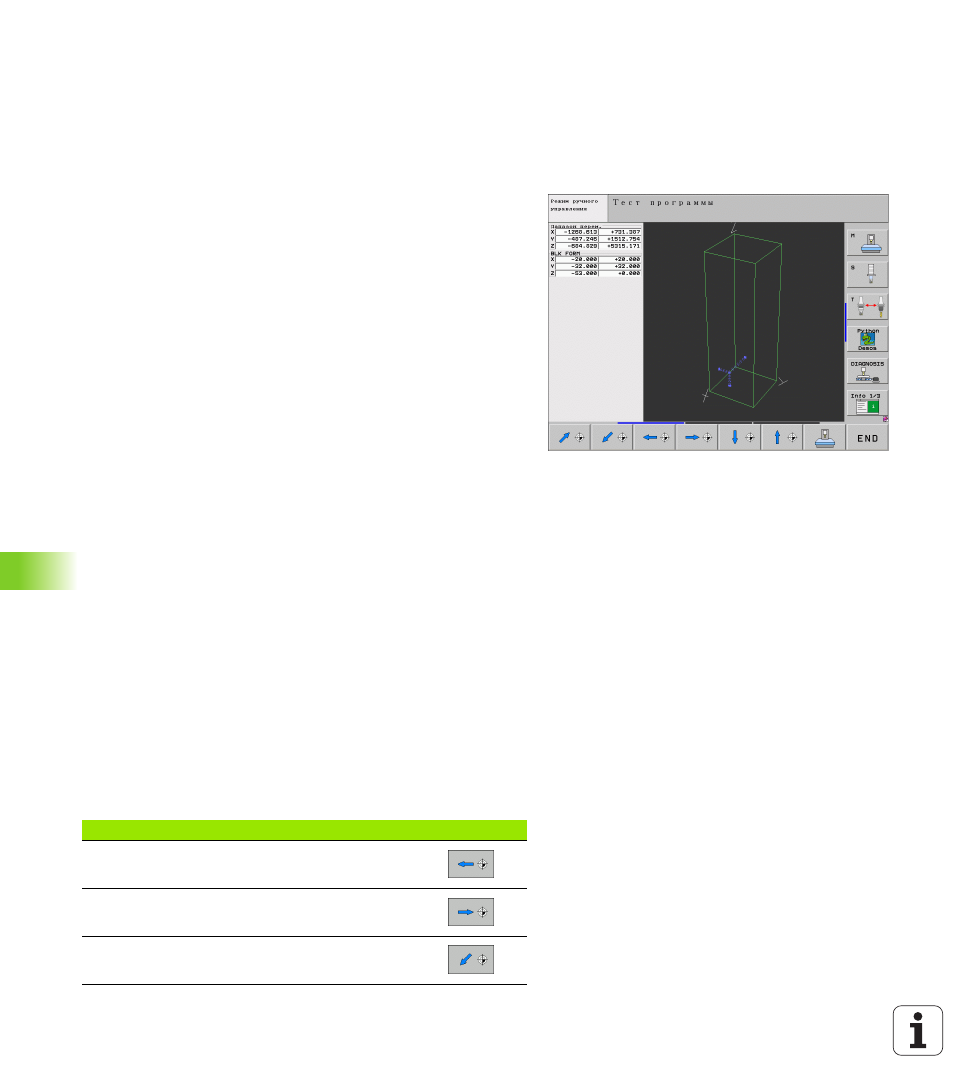

УЧПУ изображает транспарентный параллелепипед в качестве
рабочего пространства, которого размеры указываются в
таблицы область перемещения (стандартный цвет: зеленый).
Замеры для рабочего пространства ЧПУ берёт из параметров
станка для активного диапазона перемещения. Так как диапазон
перемещения опеределён в эталонной системе станка, нулевая
точка (отсчётная) параллелепипеда соответствует нулевой точке
станка. Положение нулевой точки станка в параллелепипеде
можете высветить нажатием программируемой клавиши M91 (2-я
линейка программируемых клавиш) (стандартный цвет: белый).
Другой транспарентный параллелепипед изображет заготовку,
которой размеры находятся в таблице BLK FORM (стандартный
цвет: синий). Размеры УЧПУ переписывает из определения
загатовки выбранной программы. Параллелепипед заготовки
определяет систему координат ввода, которой нулевая точка
лежит внутри параллелепипеда области перемещения.
Положение активной нулевой точки в пределах диапазона
перемещения можно индицировать, нажимая программируемую
клавишу “Индицировать нулевую точку детали” (2-я строка
softkeys).
Где находится обрабатываемая деталь в рабочем пространстве,
не играет как правило значительной роли для теста программы.
Если однако выполняются тесты программ, содержащих
движения перемещения с M91 или M92, следует так переместить
“графически” заготовку, чтобы не выступили повреждения
контура. Используйте для этой цели приведённые в таблицы
softkeys.
Кроме того можно также активировать контроль рабочего
пространства для режима работы Тест программы, чтобы
провести тест программы с актуальной точкой отнесения
(опорной точкой) и активным диапазоном перемещения (смотри
последующую таблицу, последняя строка)
Функция Softkey
Заготовку переместить налево
Заготовку переместить направо
Загатовку переместить вперёд
