8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

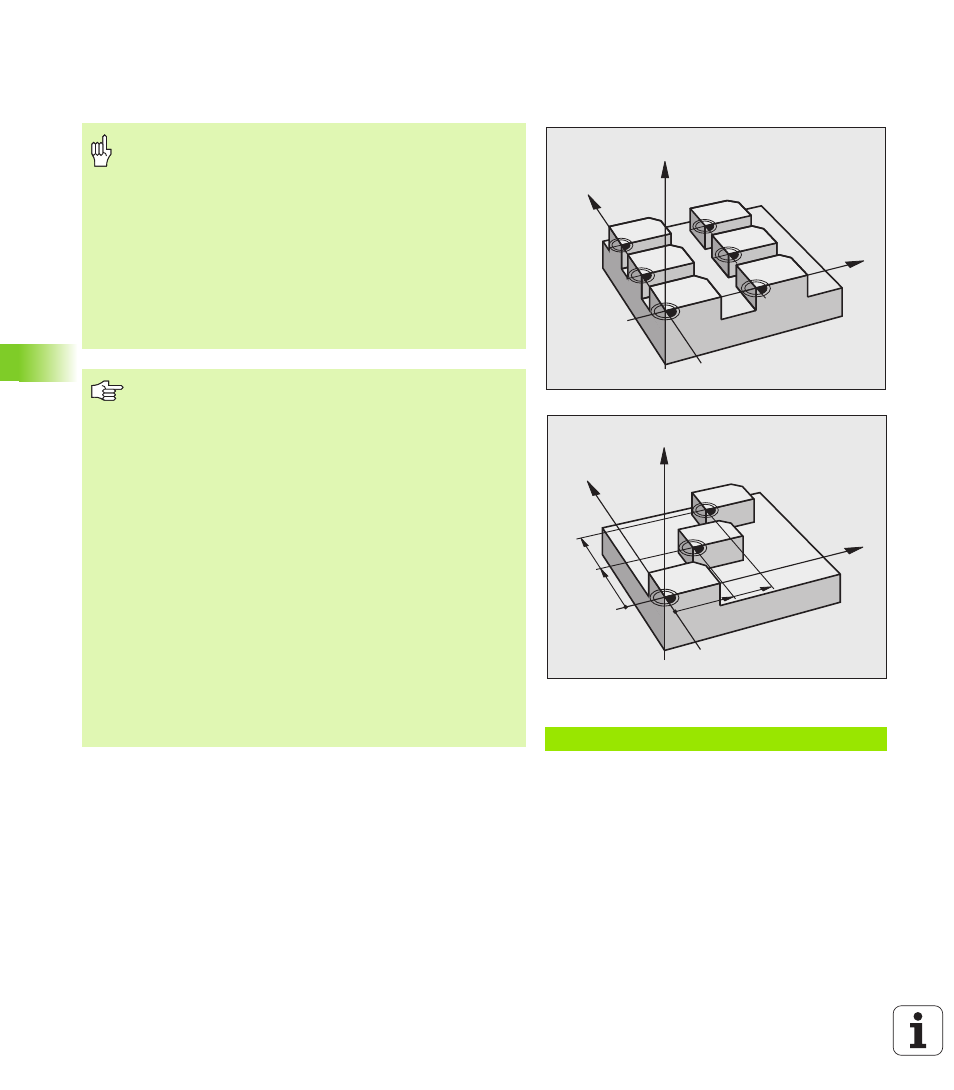

НУЛЕВАЯ ТОЧКА-перемещение с помощью
таблиц нулевых точек (цикл G53)
Пример: ЧУ-кадры
N72 G53 P01 12 *
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
Нулевые точки из таблицы нулевых точек относятся
всегда и исключительно к актуальной опорной точке
(Preset).
Параметр станка 7475, с помощью которого раньше
определяли, отнсятся ли нулевые точки к нулевой
точке станка или к нулевой точке детали, имеет только
еще функцию достоверности. Если MP7475 = 1 то
УЧПУ выдает сообщение об ошибках, если смещение
нулевой точки вызывается из талицы нулевых точек.
Таблицы нулевых точек из TNC 4xx, которых
координаты относятся к нулевой точке станка (MP7475
= 1), не могут использоваться в iTNC 530.
Если используете перемещение нулевых точек с
помощью таблиц нулевых точек, то пользуйтесь
функцией Select Table, чтобы активировать желаемую
таблицу нулевых точек в ЧУ-программе.
Если работа выполняется без кадра Select Table
%:TAB: , то следует активировать желаемую таблицу
нулевых точек перед тестом программы или прогоном
программы (действительно также для графики
программирования):
Выбирать желаемую таблицу для теста
программы в режиме работы Тест программы
через управление файлами: таблица получает
статус S
Выбирать желаемую таблицу для прогона
программы в режиме работы прогона программы
через управление файлами: таблица получает
статус M
Значения координат из таблицы нулевых точек
действительны только в абсолютном виде.
Новые строки можете ввести только в конце таблицы
