Страница 151: Увеличение или уменьшение фрагмента
HEIDENHAIN iTNC 530
151
4.5
Гр
аф
и
ка
программиров
ания
Номера кадров индицировать и скрывать

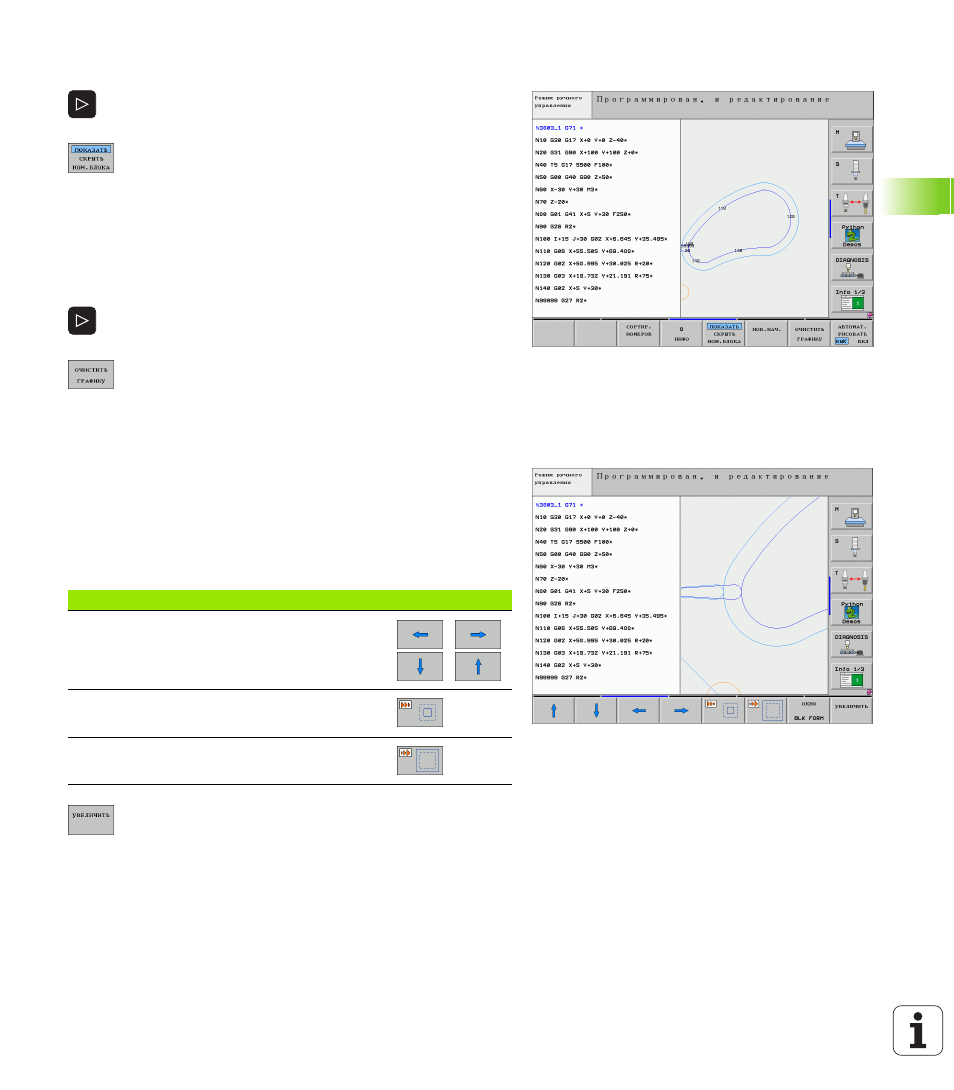

Переключить строку с softkey: смотри рисунок
справа вверху
Индикация номеров кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на ИНДИКАЦИЯ
переключить
Скрыть номера кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на СКРЫВАТЬ
переключить
Удаление графики
Переключить строку с softkey: смотри рисунок
справа вверху
Удаление графики: softkey УДАЛИТЬ ГРАФИКУ
нажать
Увеличение или уменьшение фрагмента
Определяете самостоятельно вид (перспективу) для графики. С
помощью рамок выбирается участок для увеличения или
уменьшения.
Выбор строки softkey для увеличения/уменьшения участка
(второя строка, смотри рисунок справа по середине)
Тем самым находятся в распоряжении следующие функции:
С помощью softkey ВЫРЕЗ ЗАГОТОВКИ ввести
выбранный участок
С помощью softkey ЗАГОТОВКА КАК BLK FORM
восстановливается первоначальный вид выреза.
Функция
Softkey
Показать рамки и сместить. Для
передвижения держать нажатой
соответственную softkey
Уменьшить рамки – для уменьшения держать
нажатой softkey
Увеличить рамки – для увеличения держать
нажатой softkey
