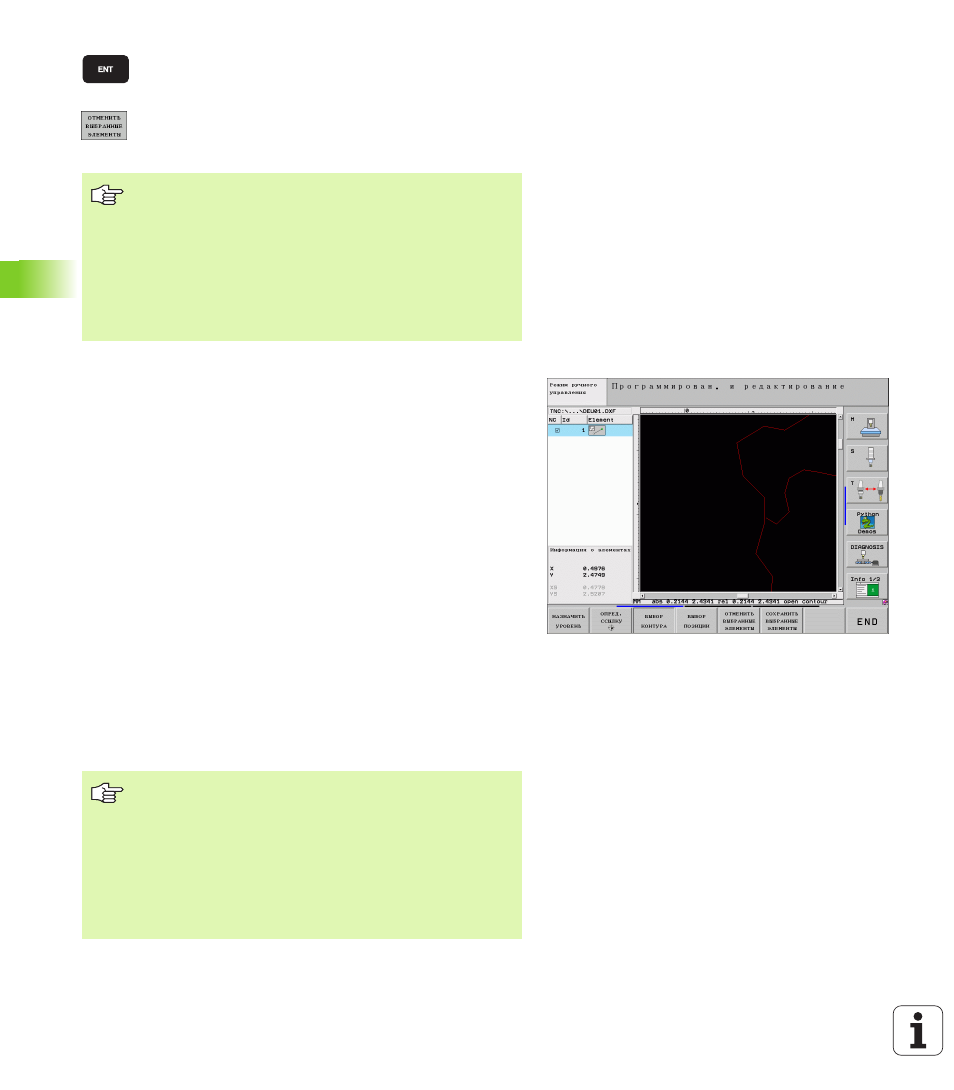

262 6 Программирование: программирование контуров
6.6
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)
 Подтверждение ввода: УЧПУ записывает
программу контура в каталоге, в котором
сохраняется также файл DXF
 Для выбора других контуров: softkey ОТМЕНИТЬ
ВЫБРАННЫЕ ЭЛЕМЕНТЫ нажать и выбирать
следующий контур вышеописанным способом
Разделение, удлинение или сокращение элементов контура
Если выбираемые элементы контуры лежат на чертеже с
соединением встык, то сначала следует разделить
соответственный элемент контура. Эта функция находится
автоматически в распоряжении, если оператор находится в
режиме селекции контура.
Это осуществляется следующим образом:
 Лежащий встык элемент контура избран, значит маркирован
синим цветом
 Щелкнуть на разделяемый элемент контура: УЧПУ показывает
точку пересечения с помощью звездочки с кругом и возможные
для выбора конечные точки только с помощью звездочки
 С помощью нажатой клавиши CTRL щелкнуть на точку
пересечения: УЧПУ разделяет элемент контура в точке
пересечения и выделяет затем точки. При необходимости УЧПУ
удлиняет или сокращает лежащий встык элемент контура
вполть до точки пересечения обоих элементов
 Повторно щелкнуть на разделенный элемент контура: УЧПУ
индицирует повторно точку пересечения и конечные точки
 Щелкнуть на желаемую конечную точку: УЧПУ маркирует
сейчас разделенный элемент синим цветом
 Выбор следующего элемента контура
УЧПУ выдает два определения заготовки (BLK FORM)
в программу контура. Первое определение содержит
размеры всего файла DXF а второе и тем самым -
действующее в первую очередь определение -
содержит выбранные элементы контура, так что
возникает оптимизированная величина заготовки.
ЧПУ сохраняет в памяти только элементы, которые
действительно выбрали (маркировка синим цветом),
то есть они обозначены крючком.
Если удлиняемый/сокращаемый элемент контура
является прямой, тогда УЧПУ удлиняет/сокращает
этот элемент контура линейно. Если удлиняемый/
сокращаемый элемент контура является дугой
окружности, тогда УЧПУ удлиняет/сокращает этот
элемент кругово.
Для использования этой функции, следует заранее
набрать как минимум два элемента контура, для
одназначного определения направления.
